Электрический кабель подключения HV

питанияLEMO

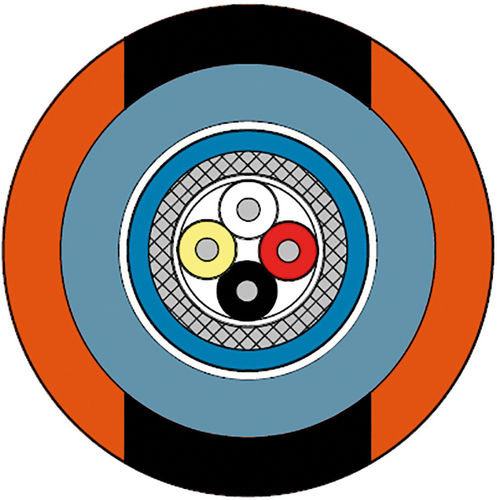

Продукт: 4-контактный разъем ¼-28 UNF и разъем Lemo Redel Применение: - Измерение ускорения HV вместе с измерительным модулем CSM HV IEPE FL 100 Выдающиеся особенности: - Защита от брызг* *обратите внимание на отмеченную область защиты от брызг! Дополнительная информация: - Вы можете найти больше датчиков HV в нашем буклете HV «Технология измерения высокого напряжения для электромобилей» - Выдача сертификата испытаний HV с номером партии для полной прослеживаемости! - По запросу: тестирование и ремонт уже использованных датчиков. Разъем: - Разъем Lemo Redel с оранжевой защитной гильзой и черной защитной крышкой, 8 контактов, код C - Устойчивость к напряжению 1000 В AC – IP 67 в подключенном состоянии Данные кабеля: - Соединительный кабель: кабель датчика HV IEPE - Изоляция жил: PFA – красный, белый, черный, желтый - Оболочка пучка: PFA – синий по RAL 5015 - Внутренняя оболочка: PUR – синий по RAL 5024 - Внешняя оболочка: PUR - Цвет оболочки: оранжевый с черными продольными полосами - Скрутка: оптимизирована по слоям - Внешний диаметр: примерно 4,3 мм - Диэлектрическая прочность: 1000 В AC на второй внутренней оболочке - Температурный диапазон: фиксированная укладка: -50/+150 °C, гибкое применение: -40/+150 °C Сторона подключения датчика: - Разъем: 4-контактный ¼-28 UNF для подключения к трехосевому датчику ускорения IEPE (также с 4-контактным 8-36 UNF и 4-контактным M4,5) - Экран: пучок выведен и изолирован термоусадочной трубкой - Температурный диапазон: канал пучка: -55°C / +250°C Тесты: - Тест кабеля: через один канал в водяной ванне – 5000 В AC – 5 мин – с ссылкой на EN 50264-2-1 - Тест датчика: рутинное испытание соединенного разъема с ссылкой на новый стандарт для измерительных приборов 61010-1, а также указания VDE в нашей внутренней шаровой ванне (испытательное оборудование было одобрено VDE). Контроль безопасности прикосновения к внешней стороне – 3000 В/1 мин. AC Примеры конфигурации: - Артикул № T642-062-666: Длина соединительного кабеля 3000 мм, канал 1: 100 мм / земля: 200 мм, 4-контактный ¼-28 UNF - Артикул № T642-062-794: Длина соединительного кабеля 6000 мм, канал 1: 100 мм / земля: 200 мм, 4-контактный ¼-28 UNF - Артикул № T642-062-635: Длина соединительного кабеля 3000 мм, канал 1: 100 мм / земля: 200 мм, 4-контактный 8-36 UNF Общая длина и длина каналов могут быть индивидуально выведены. Технические характеристики / спецификации: - Продукт: Кабель HV, 4-контактный разъем ¼-28 UNF и разъем Lemo Redel - Применение: Измерение ускорения HV с измерительным модулем CSM HV IEPE FL 100 - Разъем: Lemo Redel, 8 контактов, код C, устойчивость к напряжению 1000 В AC, IP67 - Кабель: кабель датчика HV IEPE, изоляция PFA и PUR, оранжевый с черными полосами, диаметр примерно 4,3 мм - Температурный диапазон: фиксированный -50/+150°C, гибкий -40/+150°C, канал пучка -55/+250°C - Диэлектрическая прочность: 1000 В AC на второй внутренней оболочке - Тесты: Тест кабеля 5000 В AC/5 мин (EN 50264-2-1), Тест датчика 3000 В/1 мин AC (IEC 61010-1, VDE) - Конфигурация: Доступны различные длины и типы разъемов
