Подъемно-поворотное устройство с платформой RUD TECDOS TM

с платформойопрокидывательмобильное

Описание продукта

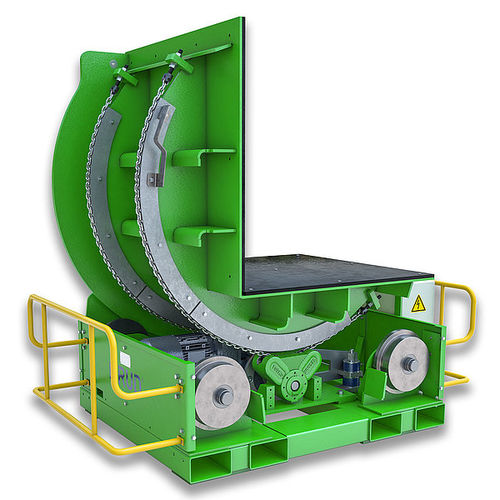

Устройство поворота RUD TECDOS TM выполняет вращение, поворот и наклон пресс‑форм для литья под давлением, штампов и формовочных инструментов массой до 64 000 кг (64 т). Компактный мобильный агрегат не требует крепления к полу и может перемещаться с помощью погрузчика. Дистанционное управление обеспечивает быстрое и безопасное перемещение тяжёлых инструментов в производственных и ремонтных зонах.

Функции и эксплуатация
TECDOS TM (поворачивающее устройство / траверса / поворотный стол) выполняет операции поворота, вращения и наклона. Аппарат управляется с дистанционного пульта и предназначен для эргономичной работы одним оператором, что снижает ручные операции.

Конструкция и компоненты / Аксессуары

• Нагружаемые поверхности: изготовление площадок по запросу для подгонки под геометрию инструмента.
• Защита от доступа (опция): защитная пластина (жёлто/чёрная) предотвращает выход оператора в зону риска.
• Защитная дуга (опция): дугообразная конструкция для обеспечения расстояния защиты спереди и сзади.

Преимущества

• Щадящее устройство поворота для промышленности литья под давлением.
• Повышает безопасность оператора и инструментов при обращении.
• Эргономичное обслуживание инструментов одним оператором.
• Сокращает время и затраты при перевороте пресс‑форм и штампов.
• Мобильная конструкция: не требуется постоянное крепление к полу.
• Прочная, гибкая и удобная в обслуживании конструкция.
• Возможность продления гарантии.

Опоры / варианты
Доступны различные варианты опор и плит: стандартные опоры, опоры с вырезом, PE‑покрытие, плиты с T‑пазами, индивидуальные сверления, держатель катушки/бобины для шланга, опорные планки, столешницы с вырезом, центровочные приспособления и опорные скобы с центровочными элементами.

Техническая таблица (фрагмент)
ТИП | РАЗМЕР СТОЛА В ММ | ВЫСОТА СТОЛА В ММ | ГРУЗОПОДЪЁМНОСТЬ В КГ | СОБСТВЕННЫЙ ВЕС ПРИБЛ. В КГ
TM 08/10-5 | 800 x 1000 | 542 | 5 000 | 600
TM 08/13-10 | 800 x 1 300 | 595 | 10 000 | 1 050
TM 13/13-10 | 1 300 x 1 300 | 595 | 10 000 | 1 150
TM 15/18-16 | 1 500 x 1 800 | 885 | 16 000 | 3 700
TM 20/20-20 | 2 000 x 2 000 | 885 | 20 000 | 4 000
TM 20/23-25 | 2 000 x 2 300 | 1 167 | 25 000 | 8 000
TM 25/25-32 | 2 500 x 2 500 | 1 167 | 32 000 | 8 000
TM 25/25-40 | 2 500 x 2 500 | 1 167 | 40 000 | 8 000
TM 25/30-64 | 2 500 x 3 000 | 1 550 | 64 000 | 13 700

Характеристики / технические спецификации

• Серия/модель: RUD TECDOS TM
• Дистанционно‑управляемое устройство для поворота, вращения и наклона пресс‑форм, штампов и формовочных инструментов
• Мобильная конструкция: крепление к полу не требуется; перемещение погрузчиком
• Грузоподъёмность в зависимости от модели: от 5 000 кг до 64 000 кг
• Размеры столов и высоты варьируются в зависимости от модели (см. таблицу)
• Дополнительные опции: индивидуальные площадки, защита от доступа, защитные дуги, опорные пластины и центровочные приспособления
• Предназначено для эргономичного обслуживания одним оператором и повышения безопасности
