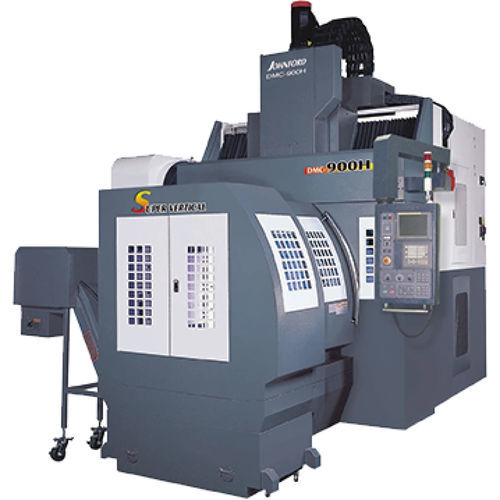

Обрабатывающий центр 3 оси DMC seriesвертикальныйсо стойкойдля фрезерования
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Структура
- со стойкой
- Сопутствующие функции
- для фрезерования
- Применение
- для тяжелой обработки
- Другие характеристики
- высокоэффективный, высокая жесткость
- Ход Х
900 mm, 1 200 mm, 1 500 mm
(35,43 in, 47,24 in, 59,06 in)- Ход Y
900 mm
(35,43 in)- Ход Z
762 mm
(30 in)- Скорость вращения
МИН.: 6 000 rpm
(37 699 rad.min-1)МАКС.: 18 000 rpm
(113 097 rad.min-1)- Грузоподъемность стола
3 000 kg, 3 800 kg, 4 600 kg
(6 614 lb, 8 378 lb, 10 141 lb)- Вес инструментов (макс)
10 kg, 15 kg
(22 lb, 33,1 lb)- Габаритная длина
4 490 mm, 4 735 mm, 4 980 mm
(176,8 in, 186,4 in, 196,1 in)- Габаритная ширина
3 000 mm
(118,1 in)- Общая высота
3 750 mm
(147,6 in)
Описание
Кастомизация. Рожденный жестким. Рожденный универсальным.
-Высокопрочный, высоконадежный и высокопроизводительный станок, созданный для тяжелых условий обработки.
-В дополнение к самому станку JOHNFORD также разрабатывает и производит все типы фрезерных головок, начиная от простой 90° фрезерной головки и заканчивая электро 2-осевой головкой непрерывного действия для одновременной 5-осевой обработки.
-От самого маленького станка с осью X 900 мм до самого большого станка с осью 6000 или 8000 мм, JOHNFORD производит в соответствии с вашими потребностями.
-Ось W на этом станке также доступна для большой серии DMC
---
