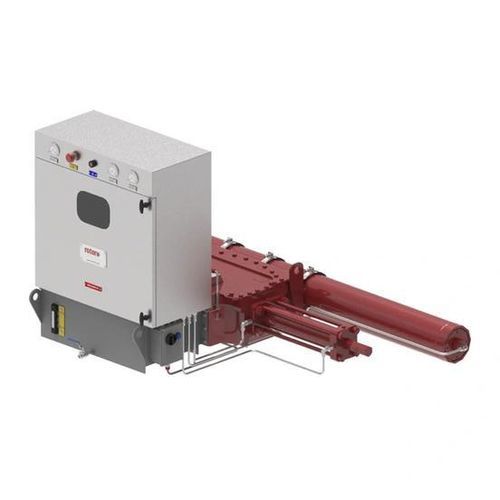

Гидравлический привод для клапана M-EH

электромеханическийэлектрогидравлическиймеханический

Обзор
Модульные электро-гидравлические решения M-EH обеспечивают автоматизацию клапанов для режима вкл/выкл с настраиваемыми механическими и управляющими модулями, пригодными для низкопотребляющих инфраструктур.

Базовый (вкл/выкл)

• Разработан для простых вкл/выкл задач без частичного теста хода (PST) и расширенной диагностики; автономная релейная система с низким энергопотреблением, обработка входного сигнала на стороне заказчика.
• Удалённое управление через проводной сигнал (электромеханическая логика)
• Локальная индикация через манометры и датчики положения: позиция клапана, давление в исполнительном механизме и аккумуляторе, уровень масла, температура
• Минимальный расход 30 л/мин (регулируется), расширяется по запросу клиента
• Опциональный аккумулятор для резервного давления
• Подходит для низкопотребляющих инфраструктур (включая солнечные) для работы и режима ожидания

Расширенный (вкл/выкл)

• Интеллектуальный контроллер PLC/EHPC210: программируемый для реализации пользовательской логики
• Локальное управление, неинвазивная настройка и простая диагностика через удобный цифровой HMI
• Опциональная поддержка сетевых протоколов: Modbus RTU, Modbus TCP/IP, PROFIBUS, PROFINET
• Локальная индикация через HMI: положение, давление в исполнительном механизме и аккумуляторе, уровень масла, температура
• Модульная механическая архитектура и функциональная гибкость контроллера — от базового вкл/выкл до схем множественного голосования (1oo1, 1oo2, 2oo2) для ESD с оценкой по SIL
• Частичный тест хода (PST), полный тест хода, тест соленоидного клапана, мониторинг аккумулятора и обнаружение разрыва линии для детальной диагностики по современным сетевым протоколам
• Уровень целостности безопасности до SIL 3
• Опциональный запираемый шкаф для предотвращения несанкционированной эксплуатации

Характеристики / технические спецификации

• Серия: M-EH modular electro-hydraulic
• Минимальный расход: 30 л/мин (регулируется)
• Опциональный аккумулятор для резервного давления
• Контроллер: PLC/EHPC210 (программируемый)
• Поддерживаемые сетевые протоколы (опционально): Modbus RTU, Modbus TCP/IP, PROFIBUS, PROFINET
• Локальная индикация через HMI или приборы: положение, давление в исполнительном механизме и аккумуляторе, уровень масла, температура
• Модульная механическая архитектура; поддерживает конфигурации множественного голосования (1oo1, 1oo2, 2oo2) для ESD с оценкой по SIL
• Поддерживаемые тесты: частичный тест хода (PST), полный тест хода, тест соленоидного клапана, мониторинг аккумулятора, обнаружение разрыва линии
• Уровень целостности безопасности: до SIL 3
• Подходит для низкопотребляющих инфраструктур (включая солнечные) для работы и режима ожидания
• Опциональный запираемый шкаф для предотвращения несанкционированной эксплуатации
