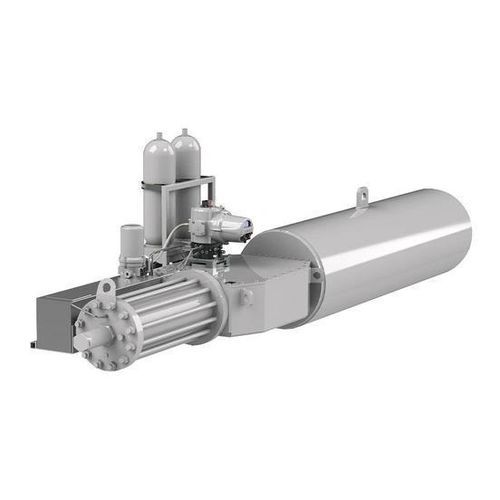

Электрогидравлический привод для клапана SI4

для поворота затвора клапанамонофазовыйтрехфазовый

Обзор продукта
Исполнители SI4 с частичным поворотом обеспечивают гибкость настройки для применения до 200 000 Н·м (147 500 lbf.ft). Серия Skilmatic SI представляет собой автономные электрогидравлические приводы, сочетающие простоту электрического управления с точностью гидравлического контроля и надежностью механического возврата пружиной в качестве отказобезопасной функции.

Особенности

• Крутящий момент SI4 при частичном повороте до 200 000 Н·м (147 500 lbf.ft)
• Питание: однофазное, трехфазное или 24 VDC
• Fail-safe: закрытие, открытие или блокировка в последнем положении
• Конфигурация с пружинным возвратом
• Регулируемые рабочие скорости с функцией ступенчатого изменения и опциональными внутренними клапанами регулирования расхода
• Опционные аккумуляторы обеспечивают несколько резервных ходов при отключении питания и увеличивают скорость гидравлического хода у приводов с пружинным возвратом
• Конфигурируемое частичное тестирование хода (PST)
• Одиночный или двойной вход ESD/PSD с опциями соленоидной конфигурации
• Опция позиционного управления 4-20 mA вход/выход, разрешение <0,25%
• Сетевые опции: Pakscan™, Profibus®, Modbus®, HART® и Foundation Fieldbus®
• Даталоггер, запись до 3 000 событий
• Конфигурируемые выходы состояния и тревоги
• Водонепроницаемость: модуль управления IP66/68; полный узел IP66/67
• Взрывозащита Exdb IIB & IIC T4 – ATEX, IEC и CSA
• Сертификация по IEC 61508-2:2010 для SIS с Systematic Capability SC-3
• Сертификация TÜV по функциональной безопасности SIL в соответствии с IEC 61508-2:2010
• Подходит для использования в системах SIL 2 и SIL 3

Технические характеристики

• Максимальный крутящий момент: до 200 000 Н·м (147 500 lbf.ft)
• Варианты питания: однофазное, трехфазное или 24 VDC
• Режимы fail-safe: пружинный возврат для закрытия, открытия или блокировки в последнем положении
• Управление: гидравлическая точность при электрическом приводе; опция позиционного управления 4-20 mA (разрешение <0,25%)
• Скорость: регулируемые рабочие скорости с функцией ступенчатого изменения и опциональной внутренней регулировкой расхода
• Резерв: опционные аккумуляторы для нескольких резервных ходов при отключении питания
• PST: конфигурируемое
• Входы безопасности: одиночный или двойной ESD/PSD с опциями соленоида
• Сети: Pakscan™, Profibus®, Modbus®, HART®, Foundation Fieldbus®
• Регистрация данных: хранит до 3 000 событий
• Защита окружающей среды: модуль управления IP66/68; полный узел IP66/67
• Одобрения для опасных зон: Exdb IIB & IIC T4 (ATEX/IEC/CSA) и другие региональные сертификаты
• Функциональная безопасность: сертифицировано по IEC 61508-2:2010 (Systematic Capability SC-3); TÜV SIL-сертификация; подходит для приложений SIL 2 и SIL 3
