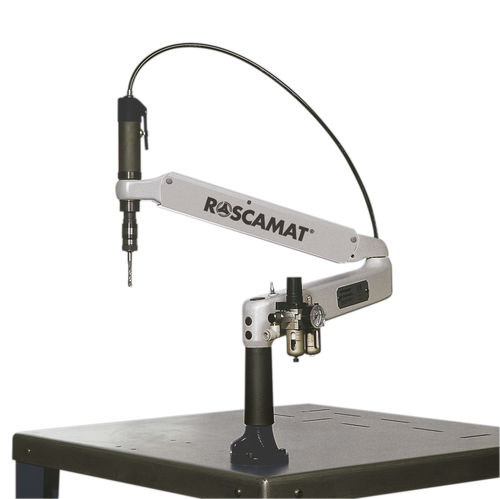

Станок состоит из балансирной подвижной составной консоли, имеющей возможность вращения вокруг вертикальной опоры. Наличие балансира, представляющего собой газовый амортизатор, а также подвижной консоли, состоящей из двух частей, позволяет всегда удерживать шпиндель строго перпендикулярно обрабатываемой поверхности. Шпиндель имеет быстроразъемное соединение, а вращение шпинделя происходит за счет сжатого воздуха. Воздух подается к шпинделю через станцию воздухоподготовки, установленную на консоли. Метчики или плашки вставляются в шпиндель при помощи специальных быстросъемных держателей инструмента.
Резьбонарезной станок ROSCAMAT 200 может оснащаться устройством для поворота шпинделя на 360° с фиксированием шпинделя на угол 90°.
Быстросменные метчикодержатели
Широкий диапазон держателей инструмента, как с предохранительной муфтой (для глухих отверстий), так и без неё (для сквозных отверстий), предназначен для установки различного инструмента: сверла, метчики, развертки, шуруповерты и т.д.
· Держатели с предохранительной муфтой: (срабатывание трещотки при упоре инструмента в дно отверстия) Тип-1 Ø 19 диапазон резьб M2-M16.
· Держатели без предохранительной муфты: (для различного инструмента с цилиндрическим хвостовиком и квадратом на конце)
Тип -1 Ø 19 диапазон резьб M2-M16.
