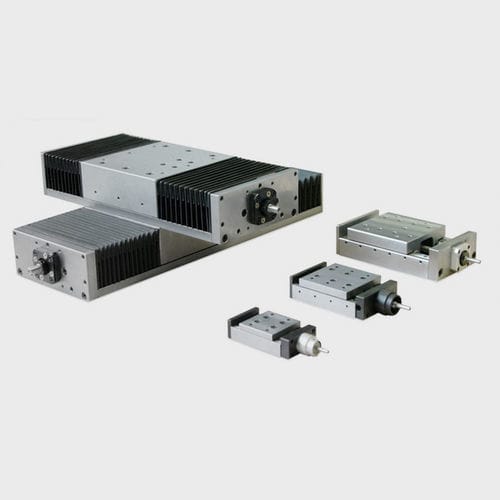

Механический направляющий стол TV series

винтовоймеханизированныйточный

Линейные прецизионные столы модульного типа для сборки по осям X,Y,Z и по нескольким осям. Моторный привод с ЧПУ, движение по поперечным роликовым направляющим и шариковинтовым парам. Значительная жесткость и грузоподъемность. Столы серии TV используются для реализации систем позиционирования, для общего использования в промышленной авто мации и для легких механических операций. Допустимые нагрузки, указанные в таблицах, следует рассматривать как максимальные теоретические значения как для системы направляющих, так и для упорной нагрузки на приводной винт. Для правильного использования таблиц в отношении точности, жесткости, срока службы и безопасности системы необходимо учитывать соответствующие коэффициенты безопасности. Для этого см. графики и методы расчета в специальных главах каталогов ROSA SISTEMI для рельсов и приводных винтов Хотя максимально допустимая скорость для столов составляет до 40-50 м/мин, эти значения никогда не будут достигнуты, учитывая короткий ход столов, необходимые ускорения и уменьшенный шаг шариковинтовых пар. С точки зрения скорости ограничение накладывает ШВП, из которой вытекают допустимые значения. Максимальная скорость вращения ШВП (n) 2400 н/мин Шаг винта (p) в мм ШВП и направляющие были правильно смазаны во время сборки, т.е. для направляющих использовалось масло, а для шариковинтовых пар - консистентная смазка. Тем не менее, условия смазки системы необходимо время от времени проверять и, при необходимости, восстанавливать исходные условия. Столы TV2/TV3 допускают установку централизованных системы смазки маслом. Таблицы поставляются вместе со специальной документацией по рекомендуемым смазочным материалам.
