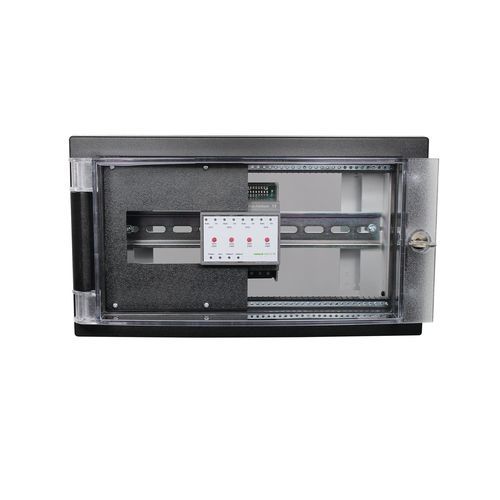

Управляющий распределительный шкаф IBGTflex4050S

на DIN-рейкеиз ABSиз поликарбоната

Общее описание
Монтажная рама IBGTflex4050S предназначена для установки устройств на DIN-рейке в дверце распределительного шкафа с закрытой передней частью при помощи крышек. Рама обеспечивает защиту IP54 за счёт окружной полиуретановой уплотнительной прокладки и может фиксироваться замком 3524E.

Ключевые характеристики

• Модель: IBGTflex4050S
• Вместимость для устройств на DIN-рейке до 245 мм шириной
• Монтажная глубина для DIN-устройств: мин. 45 мм, макс. 125 мм
• Крепление: 4 × винта M6 (в комплекте)
• Рама закрывает кромки выреза; передняя часть закрывается съёмными заглушками (возможно изготовление по запросу)
• Возможность запирания замком 3524E (наличие запасного ключа)

Технические данные

• Материал: пластик ABS (PA6-GF10) и Makrolon
• Цвет: похож на RAL 7039
• Степень защиты: IP54 (окружная полиуретановая прокладка)
• Соответствует CE
• Поведение при горении: аналогично UL94 V2, самозатухающий
• Габариты (полная конструкция): ширина 312 мм × высота 178 мм × глубина 154 мм; монтажная глубина 127 мм
• Вместимость для устройств на DIN-рейке: до 245 мм шириной
• Масса (около): 0,8 кг
• Патент: Patent-Nr. 10 2004 049 708.7

Условия эксплуатации

• Температура эксплуатации: 0...50°C
• Температура транспортировки/хранения: -20...+70°C
• Относительная влажность: 5...95% без конденсации

Установка и аксессуары
Рама крепится к дверце шкафа четырьмя винтами M6 (в комплекте). Глубина и вместимость рассчитаны на стандартные модули для DIN-рейки; доступно дополнительное оснащение для упрощения монтажа.

• DIN-рейка, 250 мм
• Заглушка 3HE, 4TE
• Запасной ключ для замка 3524E
• Боковые части с монтажными аксессуарами
• Заклёпки и винты для крепления DIN-рейки к монтажной раме
