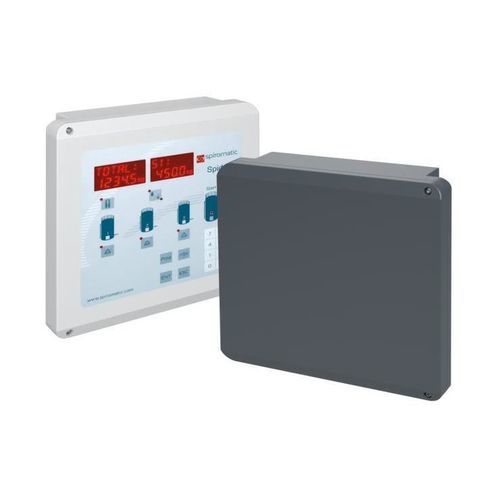

Управляющий распределительный шкаф profiCASE

мобильныйвидимыйиз алюминия

Описание продукта
profiCASE — экономичное корпусное решение для панельных ПК до 10" и для размещения электронных компонентов в промышленных и автомобильных применениях. Серия имеет интегрированное захватывающее петлевое решение; после «защёлкивания» и фиксирования крышек запорными винтами корпус становится компактным шкафом. Доступны два варианта крепления крышки: PCD (фиксация крышки винтами сзади) и PCV (фиксация крышки винтами спереди). Все корпуса имеют монтажные купола на дне, обеспечивающие возможность подключения по VESA 100 при сохранении герметичности. Совместим с системами опорных рук profiPLUS и taraSMART для напольной или подвесной установки.

Краткие характеристики

• 2 размера для панельных ПК до 10"
• Интегрированные рукоятные полосы
• Интегрированное петлевое решение с фиксируемой крышкой

Ключевые особенности

• Материал корпуса: литьё под давлением — алюминиевый сплав (EN AC-47100)
• Поверхность: порошковое покрытие RAL 7016 или RAL 7035 (опционально специальные цвета)
• Интегрированные рукоятные полосы
• Интегрированное петлевое решение, крышка фиксирована, угол открытия до 95°
• Варианты подключения: прямой монтаж на корпус машины/транспортного средства; системы опорных рук profiPLUS 50 или taraSMART; VESA 100
• Уплотнение: вспененный полиуретан (PUR)

Варианты / Обзор продукции (выбор)
Доступные варианты: PCD (фиксация крышки винтами сзади) и PCV (фиксация крышки винтами спереди). Ниже приведены выбранные позиции.

Таблица обзора продукции
Image | Наименование | Тип | Артикул | Длина (мм) | Ширина (мм) | Высота (мм)
profiCASE | PCD 07 | 122.320.016 | 300 | 320 | 85
profiCASE | PCD 07 | 122.320.035 | 300 | 320 | 85
profiCASE | PCD 10 | 122.400.016 | 380 | 400 | 85
profiCASE | PCD 10 | 122.400.035 | 380 | 400 | 85

Технические данные
Размеры корпуса: 2 размера с 2 вариантами крышки: PCV = серия с креплением крышки винтами спереди; PCD = серия с креплением крышки винтами сзади.
Дополнительно: интегрированная шарнирная функция на стороне C; опционально с 2 запирающими винтами M5 самоформирующегося типа для предотвращения потери крышки.
Угол открытия крышки: макс. 95°.
Корпус: литой алюминиевый сплав EN AC-47100 (DIN EN 1706); учитывать радиусы съёма и примечания по свободным внутренним размерам.
Крепление: отдельные винтовые каналы.
Фурнитура: монтажные купола на базе корпуса (опция VESA 100).
Степень защиты: IP65 / IP66 / IP67 (EN 60529).
Уплотнение: вспененный полиуретан (PUR).
Поверхность: порошковое покрытие RAL 7016 или RAL 7035; опционально специальные цвета.
Крышечные винты: нержавеющая сталь 1.4567, M5 с TX25, непадающие.
Шарниры: запирающие винты M5 самоформирующиеся для крепления шарнира.

Доступные паспорта / Загрузки (названия)

• Нержавеющая сталь 1.4567 (крышечные винты)
• Момент затяжки для крышечных винтов
• profiCASE PDF Download (каталог)
• Aluminium-Druckguss_EN (материал)
• Инструкции по сборке profiCASE
• Процесс порошкового покрытия
• Степень защиты IP65
• Степень защиты IP66
• Степень защиты IP67

Примеры применения (выбор)
Примеры: передняя винтовая фиксация для прямого монтажа; прямое закрепление на системных профилях; опциональное VESA‑соединение для крепления монитора или кронштейна.

Технические характеристики

• Brand: ROLEC
• Series / Model: profiCASE
• Material: Литьё под давлением — алюминиевый сплав (EN AC-47100)
• Surface finish: Порошковое покрытие RAL 7016 или RAL 7035 (опционально специальные цвета)
• Protection rating: IP65, IP66, IP67 (EN 60529)
• Seal: Вспененный полиуретан (PUR)
• Cover screws: Нержавеющая сталь 1.4567, M5 TX25, непадающие
• Hinge: Интегрированное шарнирное решение; запирающие винты M5 самоформирующиеся
• Lid opening angle: До 95°
• Mounting options: Задняя (PCD) или передняя (PCV) фиксация крышки; VESA 100; прямой монтаж на машину/транспорт; опорные системы (profiPLUS, taraSMART)
• Sizes (examples): 300 x 320 x 85 mm; 380 x 400 x 85 mm
