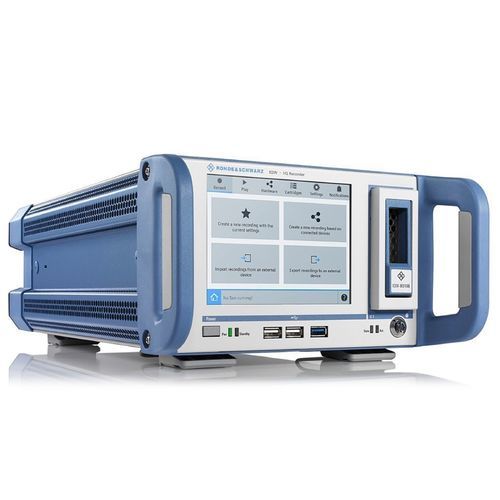

Цифровой регистратор R&S®IQW

универсальныйдля ПКдля лаборатории

Обзор
Широкополосный регистратор данных I/Q R&S®IQW выполняет запись, хранение и воспроизведение широкополосных потоков I/Q в реальном времени, что обеспечивает воспроизводимые лабораторные испытания реальных RF‑сценариев и снижает потребность в полевых испытаниях.

Ключевые факты

• Частичный экспорт записанных I/Q данных
• Непрерывное воспроизведение записанных I/Q данных
• Постобработка с помощью R&S®VSE Vector Signal Explorer

Особенности и преимущества

• Широкополосная запись — полоса записи и воспроизведения до 1000 MHz (в зависимости от конфигурации)
• Высокоточная обработка данных — разрядность I/Q слова 12 или 16 бит в зависимости от полосы; частота дискретизации до 1200 Msample/s (комплексная)
• Большая ёмкость хранения — серверные SSD‑пакеты: 3,2 Tbyte, 6,4 Tbyte и 15 Tbyte (R&S®IQW-BD115). С 15 Tbyte примерно 65 минут записи при 1000 MHz (при снижении полосы запись длится дольше)
• Гибкая коммутация — HS Digital I/Q (полный дуплекс, QSFP+, 40 Gbit/s), USB 3.0/2.0, LAN (Ethernet 10/100/1000 Mbit/s), порт для GPS‑антенны, BNC‑разъёмы
• Пошаговая работа — мастер записи/воспроизведения и сенсорный GUI для быстрой настройки

Доступные модели

• R&S®IQW100 — до 100 MHz (с возможностью расширения до 200 MHz)
• R&S®IQW — до 512 MHz
• R&S®IQW1000 — до 1000 MHz

Опции и аксессуары

• Пакеты памяти: 3,2 Tbyte (R&S®IQW-BC103), 6,4 Tbyte (R&S®IQW-BD106), 15 Tbyte (R&S®IQW-BD115)
• Плата интерфейса R&S®IQW-B40G (2×10 Gbit/s и 40 Gbit/s)
• Опции импорта/экспорта и GPS: R&S®IQW-K110, R&S®IQW-K112, R&S®IQW-K200
• Аксессуары: кабель R&S®DIGIQ-HS (3 м), 19" адаптер R&S®IQW-Z19

Совместимость и подключение

• Источники I/Q для записи: R&S®FSW, R&S®FSWT
• Приёмники для воспроизведения: R&S®SMW200A, R&S®SMM100A, R&S®SMBV100B, R&S®SGT100A
• Удалённое управление по LAN; высокоскоростная передача I/Q по QSFP+

Технические характеристики

• Полоса RF (в сочетании с R&S®FSW и/или R&S®SMW200A): до 1000 MHz
• Разрядность I/Q слова: 12 или 16 бит (в зависимости от полосы)
• Частота дискретизации (R&S®IQW): 1200 Msample/s (коэффициент передсемплирования 1,25/Hz), комплексная
• HS Digital I/Q интерфейс: полный дуплекс, QSFP+, 40 Gbit/s
• Дисплей: 5.7" TFT цветной сенсорный, 640 × 480 пикселей, LED подсветка
• USB: 4 × USB 2.0, 3 × USB 3.0
• LAN (удалённое управление): Ethernet 10/100/1000 Mbit/s
• Питание: AC 100 V до 240 V (±10 %), ≤ 150 VA
• Габариты (Ш × В × Г): 249 mm × 150 mm × 451 mm
• Крепление в стойку: ½ 19", 3 HU
• Масса: 6.3 kg
• Рабочая температура: 0 °C до +40 °C; температура хранения: −20 °C до +70 °C
