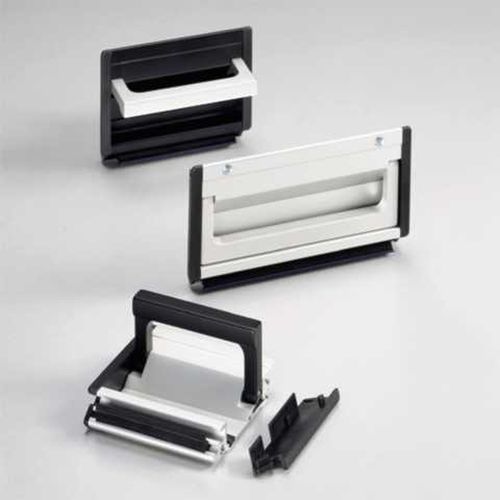

Откидная рукоятка PK-Serie

транспортнаяиз полиамидапрофилированная

Складная ручка особого качества, которая может быть как стандартных размеров, так и любой желаемой длины. Материал и поверхность: Лоток и складная ручка из профилированного алюминия AlMgSi 0,5. Торцевые заглушки из черного сатинированного полиамида PA6. Лоток и ручка обработаны стеклошариком и анодированы до сатинированной поверхности в различных цветовых комбинациях. Преимущества конструкции: Простейший монтаж без винтового крепления для пластин толщиной от 1 до 2,5 мм с помощью 2 резиновых профилей. Альтернативное крепление 2 винтами с потайной головкой снаружи. 2 поперечных паза для винтов M4 для заземления; также подходит в качестве вспомогательного крепежа для монтажных деталей (для квадратных гаек по DIN 562). Тип A: Установка с помощью верхней резиновой вставки, вставляемой с обратной стороны. Тип B: Установка с помощью 2 оцинкованных винтов с потайной головкой M4x8, DIN 966 снаружи. Монтаж: После установки нижней резиновой вставки необходимо надавить на лоток двумя торцевыми ребрами. Затем необходимо прижать ручку к нижнему краю монтажного выреза под углом 45°. Придерживая рукоятку за панель корпуса, в верхний паз вставляется вторая резиновая вставка (см. рисунок), а если используются винты с потайной головкой, то оба винта устанавливаются уже сейчас. Устойчивость к нагрузкам: мин. 500 N.
