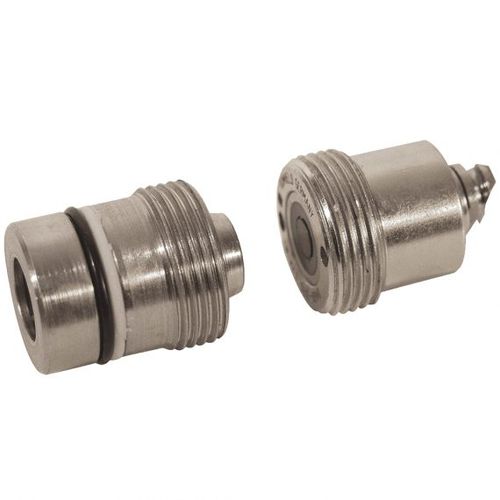

Гидравлический фитинг F9.428

резьбовойдля передачи

тип резьбового корпуса, максимальное рабочее давление 500 бар передача гидравлического масла или сжатого воздуха от стола станка к гидравлическому зажимному приспособлению 4 различных номинальных диаметра для оптимальной адаптации к скорости потока встроенный и резьбовой тип корпуса одинакового номинального размера можно комбинировать осевой уплотнительный диск легко обновляется дополнительная втулка упрощает изготовление отверстия для размещения соединительного механизма относительно большие допуски на позиционирование На обрабатывающих центрах с системами смены паллет соединительные элементы передают гидравлическое масло или сжатый воздух от стола станка к гидравлическому зажимному приспособлению. Сцепной механизм и соединительный ниппель снабжены осевыми уплотнениями (см. ситуацию с муфтой) и имеют очень короткий ход муфты. Гладкая передняя поверхность механизма сцепления легко очищается в случае образования стружки. Утопленный уплотнительный диск можно легко заменить с помощью монтажного инструмента в случае его повреждения. Встраиваемый тип фиксируется с помощью промежуточной пластины и особенно подходит для многомуфтовых соединений.
