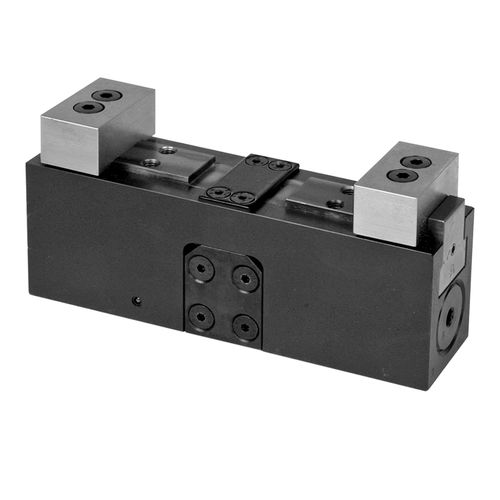

Концентричный тиски I 4.120 series

для станкагидравлическийкомпактный

Гидравлические тиски, также называемые зажимными приспособлениями, используются для обработки стабильных по размерам заготовок в одно- или многоместных зажимных приспособлениях. Благодаря своей компактной конструкции они могут быть размещены в очень ограниченном пространстве. Гидравлические тиски особенно подходят для серийного производства в автоматизированном режиме. Функция цилиндра двойного действия в сочетании с центральной смазкой и хорошей защитой от стружки гарантирует высокую безопасность процесса. Описание Гидравлические тиски с функцией концентрического зажима состоят из очень тонкого основного корпуса с 2 встроенными гидравлическими цилиндрами. Усилия поршня передаются через направляющую связь на две зажимные направляющие, благодаря чему достигается центрическая синхронность. Все резьбы и порты расположены снизу, что позволяет компактно разместить несколько точек зажима в очень ограниченном пространстве. Если крепление снизу невозможно, имеется переходная пластина для монтажа коллектора или подсоединения трубок. В качестве аксессуара предлагаются заготовки зажимных губок, которые можно подогнать под контур заготовки. Важные замечания Концентрические зажимные тиски подходят только для наружного зажима. Смазывайте зажимные салазки через центральную смазку не позднее, чем через 500 циклов зажима. Никогда не используйте полный ход зажима, чтобы гарантировать надежную фиксацию заготовки.
