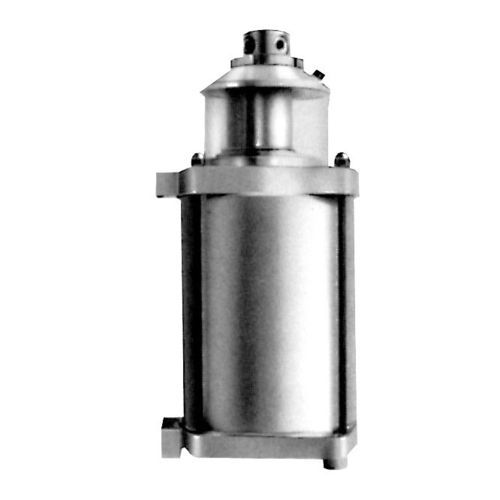

Усилитель давления воздух-масло D8.770 series

гидравлический

Этот пневмогидравлический усилитель может использоваться в качестве генератора давления там, где прокладка кабелей под напряжением невозможна или нецелесообразна, например, во взрывоопасных зонах. Можно подключать только цилиндры одностороннего действия. Объем цилиндра должен использовать объем хода интенсификатора только на 60-70 %, чтобы оставался некоторый запас. При проектировании приспособлений следует учитывать некоторые особенности пневмоинтенсификатора: 1. Удлиненный цилиндр Интенсификаторы способны очень быстро выпустить эффективный объем масла в течение 1 секунды. Скорость подачи масла зависит только от расхода сжатого воздуха. Это может привести к неисправностям в зажимных элементах, где максимальная скорость потока ограничена (поворотные зажимы, рабочие опоры). В таких случаях на стороне масла должен быть установлен клапан регулирования расхода. 2. Наращивание давления После выдвижения цилиндров давление нарастает относительно медленно, в зависимости от номинального отверстия пневматического трубопровода и давления воздуха. При давлении 6 бар необходимо подать шестикратный рабочий объем, что занимает около 3 секунд. 3. Разжимание Для этого необходимо сначала уменьшить накопленный объем воздуха до остаточного давления ниже 0,2 бар, прежде чем подключенные гидравлические цилиндры втянутся. Высокоскоростной выпускной клапан, поставляемый в качестве дополнительного оборудования, обеспечивает время сброса давления около 2 секунд при начальном давлении 6 бар.
