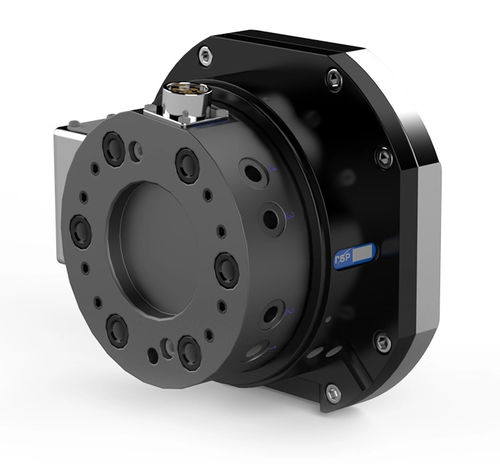

Поворотное соединение для воздуха S100-4ES

4 проходадля робота

Для робота грузоподъемностью 100 кг Обеспечивает непрерывное вращение оси 6 Повышенная мобильность Уменьшение помех для шлангового пакета Максимальный срок службы шлангового пакета Благодаря шарниру RSP S100 ось 6 может свободно вращаться. Износ шлангового пакета уменьшается, а время работы и производительность увеличиваются. Если вертлюги используются с нашими шланговыми пакетами, оси 4 и 5 также могут беспрепятственно вращаться. Таким образом, можно использовать весь рабочий диапазон робота. Компания RSP разработала собственное запатентованное решение для контактных колец, обеспечивающее максимальную надежность. Механический интерфейс - ISO 9409-1-100-6-M10 Полезная нагрузка робота - 100 кг | 220 фунтов Рабочая температура - +10 °C - +50 °C | 50 °F - 120 °F Fz - ± 1000 Н | ± 220 фунтов Mz - ± 1000 Нм | ± 8800 фунт-дюйм Mx/My - ± 1000 Нм | ± 8800 фунт-дюйм Вес - 5.3 кг | 11,68 фунтов Высота - 131 мм | 5,16 дюйма Подключение воздуха, вход - G 1/8" (4x) Подключение воздуха, выход - G 1/8" (4x) Расход воздуха на канал - 600 л/мин | 21,19 CFM Качество воздуха - Масляная и безводная фильтрация воздуха с содержанием частиц не более 25 мкм Класс IP - IP 65 Сигналы всего - 12 Сигналы, выделенные со стороны робота - 2 (0 В и 24 В) Сигналы, выделенные со стороны инструмента - 2 (0 В и 24 В) Сигналы, доступные для инструмента - 10 Номинальный ток - 1 A Подключение со стороны робота - Souriau UT001412PHT Сторона подключения инструмента - 12p Souriau Female
