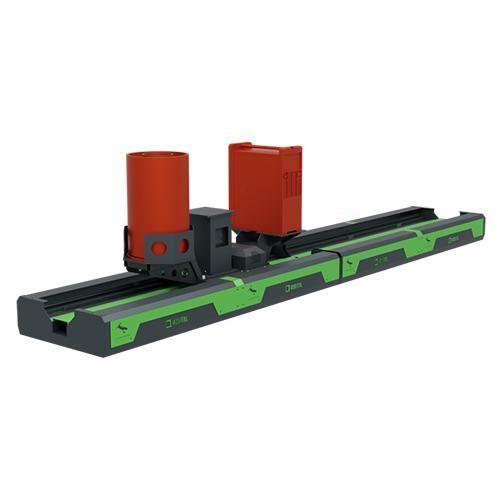

Линейная ось с серводвигателем HLMS

высокоэффективнаясверхточнаявысокая скорость

Обзор продукта
Синхронные высокоточные роботизированные слайдеры серии HLMS предназначены для работы в качестве 7-й оси для промышленных роботов. Они повышают доступность и зону досягаемости робота при сохранении высокой точности, скорости и повторяемости. Серия выпускается в нескольких размерах (Small, Medium, Large, Xlarge) для разных нагрузок и требований приложений.

Ключевые свойства

• Механическая конструкция высокой точности
• Возможность высокоскоростного перемещения
• Стабильная повторяемость и контролируемое движение

Основная функция
Высокоточные синхронные роботизированные слайдеры используются для добавления 7-й оси к роботам, повышая доступность и обеспечивая выполнение сложных сварочных или погрузочно-разгрузочных операций с постоянной повторяемостью и управляемым движением.

Совместимость и настройка

• Совместимы с ведущими брендами промышленных роботов и их контроллерами.
• Возможна настройка: модульные длины, варианты цвета, брендинг и интеграция аксессуаров для удовлетворения конкретных требований автоматизации.

Рекомендуемые сервомоторы

• ABB
• COMAU
• FANUC
• HYUNDAI
• KAWASAKI
• KUKA
• METALG
• NACHI
• OTC
• PANASONIC
• STAUBLI
• YASKAWA

Технические характеристики

• Small — Грузоподъёмность: 500 кг; Длина одного модуля: 3000 мм; Макс. скорость: 0,9 м/с; Повторяемость: ±0,005 мм; Длина Tech Pack: 600 мм; Крутящий момент: 250 Нм
• Medium — Грузоподъёмность: 1000 кг; Длина одного модуля: 3000 мм; Макс. скорость: 0,6 м/с; Повторяемость: ±0,005 мм; Длина Tech Pack: 850 мм; Крутящий момент: 500 Нм
• Large — Грузоподъёмность: 3000 кг; Длина одного модуля: 3000 мм; Макс. скорость: 0,6 м/с; Повторяемость: ±0,005 мм; Длина Tech Pack: 1100 мм; Крутящий момент: 1500 Нм
• Xlarge — Грузоподъёмность: 7000 кг; Длина одного модуля: 3000 мм; Макс. скорость: 0,3 м/с; Повторяемость: ±0,005 мм; Длина Tech Pack: 1500 мм; Крутящий момент: 3000 Нм
• Опции сварочных машин: WM
• Опции барабана для сварочной проволоки: WWD
• Код группы приводов: OPTIONS (доступны различные конфигурации приводов)
• Ход линейной оси: D-(Tech Pack Length) (ход зависит от поставляемой длины Tech Pack)

Дополнительная информация
Доступные опции и аксессуары включают различные интеграции приводов и сварочных машин, а также конфигурации барабанов для сварочной проволоки. Продукты предлагаются в модульных длинах с опциями Tech Pack для соответствия требованиям по ходу в приложении.

Характеристики / технические спецификации

• Серия: HLMS series
• Доступные размеры: Small, Medium, Large, Xlarge
• Рекомендуемые марки сервомоторов: ABB, COMAU, FANUC, HYUNDAI, KAWASAKI, KUKA, METALG, NACHI, OTC, PANASONIC, STAUBLI, YASKAWA
