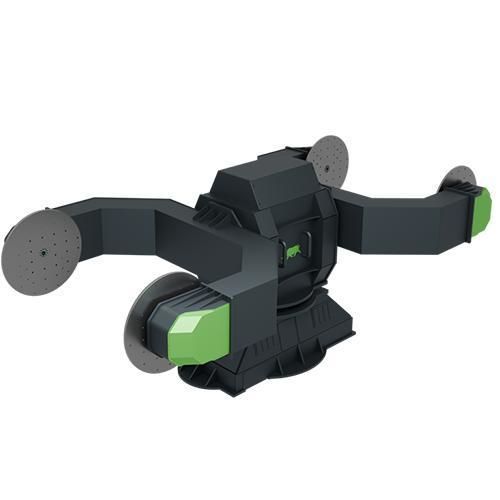

Поворотный регулятор положения IDCD

5 осейдля роботадля вилочных захватов

Продукт
[IDCD] INVERSE DROP CENTER DOUBLE

Ключевые свойства серии IDCD:

• Жёсткая конструкция для стабильного и воспроизводимого позиционирования
• Высокоточное позиционирование, подходящее для роботизированной сварки и обработки
• Спроектирован для непрерывной промышленной эксплуатации и интеграции в короткие циклы
• Двухстанционная пятиосевая конструкция позволяет загружать/разгружать одну станцию, пока другая обрабатывается, уменьшая время цикла

Технические характеристики (таблица):
Размер | Грузоподъёмность (kg) | Диаметр поворота | *2 Информация о валу | Макс. скорость вращения оси (RPM) | Макс. скорость оси наклона (RPM) | Код группы привода | Допустимая инерция (kgm²) | Момент вращения (Nm) | Момент наклона (Nm)
Xsmall | 500 | Q750, Q1000, Q1500, Q2000 | Ssh, Hsh | 30 | 15 | OPTIONS | 300 | 780 | 1750
Small | 1000 | Q1500, Q2000, Q2500, Q3000 | Ssh, Hsh | 15 | 10 | OPTIONS | 1750 | 1750 | 4100
Small | 2500 | Q1500, Q2000, Q2500, Q3000 | Ssh, Hsh | 10 | 10 | OPTIONS | 2750 | 4100 | 9000
Medium | 5000 | Q2000, Q2500, Q3000, Q3500 | Hsh | 7,5 | 8 | OPTIONS | 8000 | 9000 | 13000
Medium | 7500 | Q2000, Q2500, Q3000, Q3500 | Hsh | 7,5 | 7,5 | OPTIONS | 12500 | 13000 | 19000
Large | 10000 | Q2000, Q2500, Q3000, Q3500, Q4000 | Hsh | 6 | 7,5 | OPTIONS | 22500 | 19000 | 29000
Large | 15000 | Q2500, Q3000, Q3500, Q4000, Q4500 | Hsh | 6 | 6 | OPTIONS | 40000 | 29000 | 38000
XLarge | 20000 | Q2500, Q3000, Q3500, Q4000, Q4500 | Hsh | 4 | 4 | OPTIONS | 55000 | 38000 | 77000

Примечания / Определения
*1 SD = Single Drive | DD = Double Drive
*2 SSH = Solid Shaft | HSH = Hollow Shaft

Рекомендуемые серводвигатели

• ABB
• COMAU
• FANUC
• HYUNDAI
• KAWASAKI
• KUKA
• METALG
• NACHI
• OTC
• PANASONIC
• STAUBLI
• YASKAWA

Дополнительная информация / Опции

• Кастомизация под требования по нагрузке, оснастке и циклу
• Опции и аксессуары для адаптации интерфейсов и приспособлений
• Разработано для интеграции с существующими роботизированными системами и ПЛК для обеспечения совместимости
• Варианты цвета и оформления для соответствия требованиям завода или бренда
• Возможность брендинга для заказчика
• Возможность разработки индивидуальных конструкций под нестандартные спецификации

Технические характеристики / спецификации

• Двухстанционный пятиосевой роботизированный позиционер
• Доступные классы размеров: Xsmall, Small (две версии), Medium (две версии), Large (две версии), XLarge
• Грузоподъёмности от 500 кг до 20 000 кг в зависимости от размера
• Диаметр поворота и совместимые поворотные агрегаты варьируются в зависимости от размера (примеры: серии Q750–Q4500)
• Варианты вала: SSH (сплошной вал) или HSH (полый вал)
• Макс. скорость вращения оси: от 4 до 30 RPM в зависимости от размера
• Макс. скорость оси наклона: от 4 до 15 RPM в зависимости от размера
• Допустимые инерции и значения момента указаны по размерам в таблице выше
• Код группы привода и варианты приводов настраиваются (указаны как OPTIONS)
• Рекомендуемые бренды серводвигателей указаны для проверки совместимости
