Инкрементальный датчик угла поворота AM512BабсолютныймагнитныйSMD
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- инкрементальный, абсолютный
- Технология
- магнитный
- Механическая характеристика
- SMD
- Выходной сигнал
- параллельный, SSI
- Напряжение питания
- 5 Vcc
- Уровень защиты
- для агрессивной среды
- Другие характеристики
- интегральная схема
- Скорость вращения
30 000 rpm
(188 496 rad.min-1)- Температура процесса
МИН.: -40 °C
(-40 °F)МАКС.: 125 °C
(257 °F)
Описание

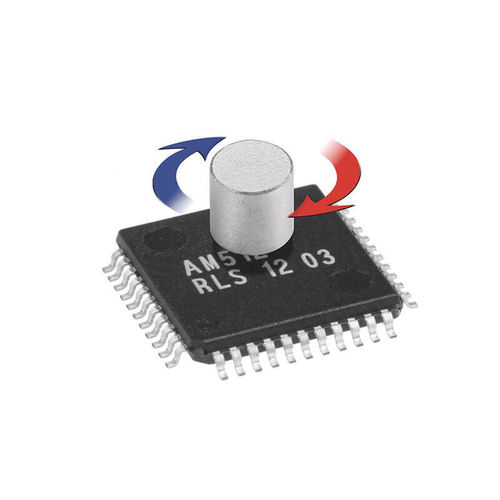

Микросхема определяет угловое положение постоянного магнита, расположенного над чипом. Постоянный магнит должен быть диаметрально поляризованным и иметь цилиндрическую форму.
В AM512B используется технология датчиков Холла для определения распределения плотности магнитного потока на поверхности кремния. Датчики Холла размещаются в круговом массиве вокруг центра микросхемы и выдают напряжение, отображающее распределение магнитного поля.
Особенности
Бесконтактное кодирование углового положения на 360°
9-битный абсолютный энкодер
Низкое энергопотребление 20 мА.
SMD-корпус LQFP44
Преимущества
Идеально подходит для жестких условий эксплуатации благодаря магнитному сенсору
Комплексное решение "система на кристалле
Линейность оптимизирована на заводе
Соответствует требованиям RoHS
Электрические
Потребляемый ток
Тип. 20 мА
---
