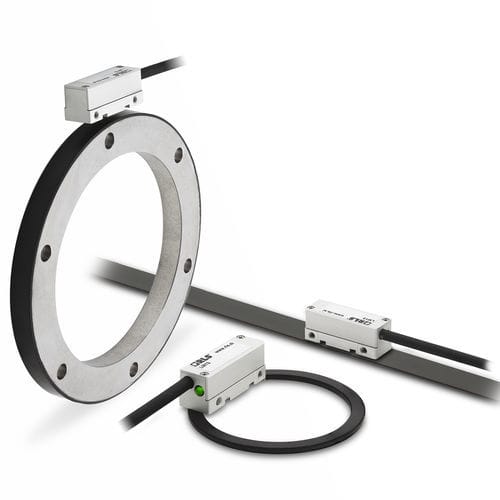

Инкрементальный датчик угла поворота LM13 series

магнитный13 битбесконтактный

LM13 - это бесконтактная высокоскоростная линейная магнитная система, предназначенная для измерения линейных или вращательных перемещений в жестких условиях эксплуатации. Система состоит из компактной считывающей головки и отдельной самоклеящейся магнитной шкалы или кольца. Характеристики Разрешение от 1 280 до 327 680 отсчетов на оборот Высокая скорость работы до 20 000 оборотов в минуту Встроенный светодиодный индикатор настройки Преимущества Компактная считывающая головка Отличная устойчивость к загрязнениям Высокая надежность благодаря проверенной технологии бесконтактного считывания Цифровые и аналоговые выходы промышленного стандарта Данные о продукте Точность ±10 мкм Класс точности для шкал MS ±10 мкм (только для длины до 20 м), ±20 мкм и ±40 мкм Повторяемость Лучше, чем единица разрешения при перемещении в одном и том же направлении Гистерезис < 4 мкм до 0,5 мм по высоте Сигнализация Высокий импеданс на выходных линиях A, B, A-, B-, Специальная опция 02: Сигнал тревоги не сигнализируется состоянием высокого импеданса, Специальная опция 07: Сигнал тревоги выводится параллельно как сигнал драйвера линии Коэффициент линейного расширения для шкалы MS ~ 17 × 10-6/K Длина полюса 2 мм Макс. коэффициент интерполяции 8,192 Максимальная длина для шкалы MS 100 m Электрические Напряжение питания 4.7 В - 7 В Время установки 10 мс (первая готовность данных после включения) Потребляемый ток < 50 мА Подключение 15-контактный разъем типа D, 15-контактный разъем типа HD, 9-контактный разъем CPC, 9-контактный разъем типа D Механический Кабель Высокогибкий кабель из полиуретана, совместимый с цепями перетаскивания, с двойным экранированием Масса Магнитные весы (1 м) 60 г, защитная пленка (1 м) 3,5 г, считывающая головка (кабель 1 м, без разъема) 80 г, кабель (1 м) 34 г
