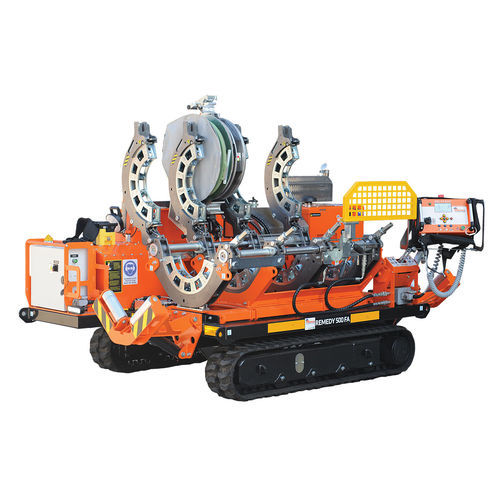

Станок для сварки для стыков Remedy 500 – V1 FA

автоматическийавтономныйс тележкой

Обзор
Компактная гусеничная машина для стыковой сварки REMEDY 500 – V1 FA, разработанная для высокой производительности при сварке труб PE и PP малого и среднего диаметра. Оснащена бортовым дизель-генератором и полностью автоматическим CNC-циклом для повторяемых и стандартизированных сварных соединений. Производитель: Ritmo.

Сферы применения

• Водоснабжение
• Газ
• Горная промышленность
• Промышленность
• Энергетика
• Гражданское строительство

Материалы применения

• HDPE
• PP

Особенности

• Максимальная производительность - CNC полностью автоматический цикл: автоматическое открытие, извлечение нагревательной пластины и закрытие в соответствии с международными стандартами (ISO 21307 Low Pressure; GIS/PL2-3:2015; WIS 4-32-08 I4; DVS 2207-1:2015; DVS 2207-11:2017).
• Полный моторный модуль - Двигатель 1123 cc / 17 kW с бортовым генератором, автономность до 13 часов, способность работать на уклонах до 30%. Диапазон сварки Ø 200 ÷ 500 мм (6" ÷ 20" IPS, 6" ÷ 18" DIPS).
• Запатентованные системы - Запатентованная система помощи при открытии захватов, фреза и извлечение нагревательной пластины для снижения усилий оператора; опциональный подъемный ковш для стабилизации и выравнивания; опциональная лебедка для ускорения загрузки трубы.
• Радиоуправление до 100 м - Беспроводное управление для безопасного перемещения и точного позиционирования машины на гусеницах.
• Работа в траншее - Сварочный блок отсоединяемый от тележки для работы в траншее; возможен демонтаж 4-го захвата для уменьшения габаритов; специальные кабели и удлинители до 7 м по запросу.
• Простое обслуживание - Быстрый доступ к сервисным отсекам для чистки воздушного фильтра, проверки предохранителей и очистки радиатора.
• Гибкость транспортировки - Компактные габариты и умеренный вес позволяют транспортировать агрегат на простой тележке.

Стандартная комплектация

• Tablet FA
• Гидравлические ролики
• Корпус машины
• Нагревательная пластина
• Гидравлическая фреза
• Гусеницы

Аксессуары

• Вставки
• Инструмент для шеи фланца
• Roller Remedy 355-500
• In-Ditch Kit
• Набор ковшей
• Набор лебедки

Технические характеристики (таблица)
Рабочий диапазон — 200 ÷ 500 mm; 6" ÷ 20" IPS; 6" ÷ 18" DIPS
Бортовой генератор — 1123 cc - 17 kW
Топливо — Дизель
CNC цикл сварки — Да
GPS трассируемость — Да
Память — Да
Память избранных сварок — Да
Температура сварки — 180° ÷ 260° C (356° ÷ 500° F)
Диапазон внешней температуры — -5 ÷ +40°C (23 ÷ 104°F)
Давление — до 150 bar
Топливный бак — 40 L (10.56 gal)
Автономность — 13 часов
Макс. рабочий уклон — 30%
Габариты стандартной компоновки (W x D x H) — 2286 x 1668 x 1930 mm (7.5 x 5.5 x 6.3 ft)
Вес стандартной компоновки — 1750 Kg (3858 lb)

Технические спецификации

• Рабочий диапазон: Ø 200–500 mm (6"–20" IPS / 6"–18" DIPS)
• Двигатель: 1123 cc – 17 kW дизель
• Топливный бак: 40 L; автономность ≈13 часов
• CNC полностью автоматический цикл сварки с GPS трассируемостью
• Рабочие температуры: сварка 180–260 °C; окружающая среда -5 ÷ +40 °C
• Рабочее давление: до 150 bar
• Максимально преодолеваемый уклон: 30%
• Габариты (W x D x H): 2286 x 1668 x 1930 mm
• Вес: 1750 kg
