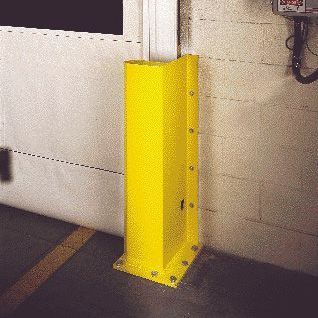

Закрывающий профиль из стали Warden PRдля защитыдля раздвижной дверидля промышленности
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Материал
- из стали
- Применение
- для защиты, для раздвижной двери, для промышленности
- Другие характеристики
- высокая нагрузка
- Высота
МАКС.: 1 524 mm
(60 in)МИН.: 762 mm
(30 in)
Описание
Обзор
Warden PR
Warden TR
Warden SS
Warden FT
Применение и преимущества
Технические характеристики
- Защита направляющих двери, спроектированная для защиты направляющих, боковых рам и прилегающих компонентов на новых и существующих промышленных воротах.
- Стационарные обхватывающие стальные профили отклоняют фронтальные и боковые удары для нескольких серий ворот (High Speed Doors, секционные ворота, FasTrax, Bi Roll).
Warden PR
- Разработан для High Speed Doors.
- Стационарный обхватывающий профиль с зоной удара из 1/4" стального двухстенного сечения.
- Расчитан на выдерживание удара вилочного погрузчика массой 10 000 lb (≈4 536 kg) на скорости 3–4 mph (≈4.8–6.4 km/h).
- Зазор для фотоэлементов: 3" (≈76 mm).
- Крепление: стальная монтажная опорная пластина 5/8" с отверстиями для шести анкеров; стеновой фланец с отверстиями для четырех анкеров 1/2".
- Выступ: 13-1/2" (≈343 mm) от стены; высота: типично 40" (≈1 016 mm).
Warden TR
- Специально разработан для секционных промышленных ворот.
- Конструкция зоны удара — сталь 7-gauge.
- Расчитан на выдерживание удара вилочного погрузчика 10 000 lb (≈4 536 kg) при 3–4 mph (≈4.8–6.4 km/h).
- Крепление: 1/4" нижняя пластина, просверлена для трех анкеров 1/2"; стеновой фланец просверлен для четырех анкеров 3/8".
- Выступ: 7" (≈178 mm) от стены.
- Доступен в секциях высотой 30" и 48".
- Опция: 2" предсверленная стальная накладка на стену.
Warden SS
- Разработан для Split-Second Bi Roll Power Doors.
- Стационарный обхватывающий профиль с зоной удара из 1/4" стального двухстенного сечения.
- Расчитан на выдерживание удара вилочного погрузчика 10 000 lb (≈4 536 kg) при 3–4 mph (≈4.8–6.4 km/h).
- Зазор для фотоэлементов: 3" (≈76 mm).
- Крепление: 5/8" монтажная пластина с отверстиями для шести анкеров 3/4"; стеновой фланец с отверстиями для четырех анкеров 1/2".
- Выступ: 19" (≈483 mm) от стены; высота: типично 40" (≈1 016 mm).
Warden FT
- Разработан для FasTrax Power Doors.
- Конструкция зоны удара — сталь 7-gauge, где указано.
- Расчитан на выдерживание удара вилочного погрузчика 10 000 lb (≈4 536 kg) при 3–4 mph (≈4.8–6.4 km/h).
- Крепление: 1/4" монтажная пластина, просверлена для трех анкеров 1/2"; стеновой фланец просверлен для пяти анкеров 1/2".
- Имеются боковые отверстия для доступа к боковым рамам; на выбранных высотах включён Kicker Guard.
- Выступ и высота: примеры выступов; максимальная защитная высота до 60" (≈1 524 mm) для FT; некоторые детали защищают направляющую натяжителя ремня на 4-1/2" (≈114 mm).
- Некоторые FT-компоненты выполнены из 1/4" стали с отверстиями для двух анкеров Powers Rawl® Power-Bolt® 1/2" для специфического крепления.
Применение и преимущества
- Защищает направляющие дверей, боковые рамы и прилегающие компоненты от ударов и износа в погрузочных доках, распределительных центрах и местах с интенсивным промышленным движением.
- Обхватывающая конструкция отклоняет фронтальные и боковые удары, которые обычные столбики не всегда предотвращают.
- Несколько вариантов моделей позволяют подобрать защиту для High Speed, секционных, Bi Roll и FasTrax серий ворот, снижая простои и затраты на ремонт.
Технические характеристики
- Рейтинг удара: сконструировано для выдерживания удара вилочного погрузчика 10 000 lb (≈4 536 kg) при примерно 3–4 mph (≈4.8–6.4 km/h), зависит от модели.
- Материалы зоны удара: 1/4" двухстенная сталь (PR, SS и указанные варианты); 7-gauge сталь для TR и FT, где указано.
- Зазор для фотоэлементов: 3" (≈76 mm), где указано.
- Монтажные пластины: 5/8" стальная монтажная опора (PR/SS) или 1/4" опора (TR/FT) с заводскими проушинами для анкеров; размеры и количество анкеров зависят от модели.
- Схемы анкеровки стенового фланца: типично 1/2" или 3/8" анкеры в зависимости от модели.
- Выступы и высоты: зависят от модели (примеры: PR = 13-1/2"/≈343 mm; TR = 7"/≈178 mm; SS = 19"/≈483 mm; FT до 60"/≈1 524 mm).
- Опции: предсверленная стальная накладка (2"/≈51 mm на TR), Kicker Guard на FT, защита направляющей натяжителя ремня (4-1/2"/≈114 mm) на выбранных моделях.
- Спроектировано для интеграции с новыми и существующими установками ворот и распространёнными сериями промышленных ворот.
