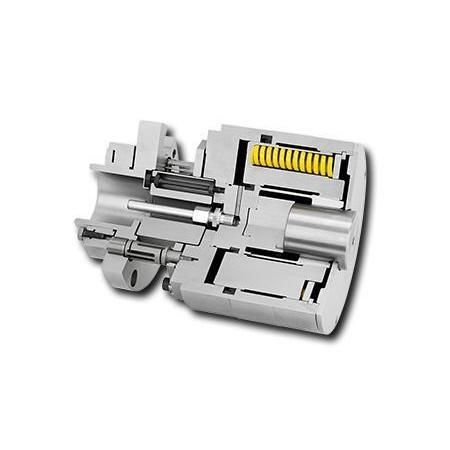

Замыкающий узел SKDZ

Обзор
Зажимная муфта SKDZ с пневматическим или гидравлическим размыканием для печатных валов в печатных машинах, предназначенная для надёжного крепления и быстрого снятия цилиндров печати.

Характеристики

• Диапазон диаметров зажима: 40 мм–70 мм
• Высокая точность биения
• Высокая крутильная жёсткость
• Высокая осевая жёсткость
• Увеличенная глубина вставки (регулируемая)
• Компенсация радиального смещения до 0,5 мм
• Компенсация углового смещения

Доступные размеры / Витрина (примеры)
Product; Article number; Weight [kg]; Lmin [mm]; Lmax [mm]; Lmin_step [mm]; dmin [mm]; dmax [mm]; dmin_step [mm]; Delivery time; Price/piece (excl. VAT)
SKDZ 10; 4179-075020-000000; 28,9; Lmin (min. 47); Lmax 62; Lmin_step 1; dmin (min. 40); dmax 60; dmin_step 0,5; Delivery time: 20 Days; Price: 6.508,00 €
SKDZ 20; 4179-085007-000000; 30,5; Lmin (min. 47); Lmax 62; Lmin_step 1; dmin (min. 60); dmax 70; dmin_step 0,5; Delivery time: 20 Days; Price: 7.042,00 €

Технические характеристики

• Производитель: RINGSPANN
• Обозначение: серия SKDZ
• Применение: зажим печатных валов в печатных машинах
• Диапазон диаметров зажима: 40 мм - 70 мм
• Точность вращения: высокая
• Крутильная жёсткость: высокая
• Осевая жёсткость: высокая
• Глубина вставки: увеличенная (регулируемая; шаг Lmin 1 мм)
• Компенсация радиального смещения: до 0,5 мм
• Компенсация углового смещения: есть
• Срок поставки с завода (стандарт для заказов до 2 шт.): 20 дней
• Типичные примеры цен в витрине (без НДС): SKDZ 10 = 6.508,00 € / шт.; SKDZ 20 = 7.042,00 € / шт.
