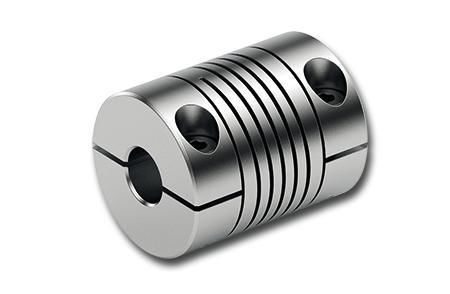

Гибкая муфта RBC … EWC-STE

с зажимомкомпактнаяиз нержавеющей стали

Однолучевая муфта с хомутом, нержавеющая сталь 17-4PH (материал № 1.4542)

RBC … EWC-STE — компактная однолучевая муфта, разработанная для универсального промышленного применения, когда требуется безлюфтовая, угловая синхронная передача крутящего момента и эффективная компенсация смещений валов. Изготовлена из нержавеющей стали 17-4PH, предназначена для применений со средними крутящими моментами и для условий, требующих устойчивости к коррозии.

Ключевые характеристики

• Компактная конструкция однолучевой балки для сборок с ограниченным пространством
• Безлюфтовая, угловая синхронная передача вращательных движений
• Подходит для диапазонов средних моментов
• Материал: нержавеющая сталь 17-4PH (материал № 1.4542)
• Оптимальная компенсация осевых, радиальных и угловых смещений валов

Типичные области применения

• Энкодеры
• Тахогенераторы
• Приводы шпинделя и прецизионные приводные системы

Доступные варианты (фрагмент таблицы веб-магазина) — обозначение / артикул / вес / d1 [mm] / d2 [mm] / срок поставки

• RBC 0015 EWC-STE-003.000-003.000 / 4417-115100-003.00 / 25,0 / d1=3 / d2=3 / 10 дней
• RBC 0015 EWC-STE-004.000-004.000 / 4417-115100-004.00 / 25,0 / d1=4 / d2=4 / 10 дней
• RBC 0015 EWC-STE-005.000-005.000 / 4417-115100-005.00 / 25,0 / d1=5 / d2=5 / 10 дней
• RBC 0020 EWC-STE-005.000-005.000 / 4417-120101-005.00 / 58,0 / d1=5 / d2=5 / 10 дней
• RBC 0020 EWC-STE-006.000-005.000 / 4417-120101-M20543 / 58,0 / d1=6 / d2=5 / 10 дней
• RBC 0025 EWC-STE-006.000-006.000 / 4417-125101-006.00 / 97,0 / d1=6 / d2=6 / 10 дней
• RBC 0025 EWC-STE-008.000-006.000 / 4417-125101-M20559 / 97,0 / d1=8 / d2=6 / 10 дней
• RBC 0025 EWC-STE-010.000-006.000 / 4417-125101-M20579 / 97,0 / d1=10 / d2=6 / 10 дней
• RBC 0030 EWC-STE-010.000-010.000 / 4417-130101-010.00 / 167,0 / d1=10 / d2=10 / 10 дней
• RBC 0030 EWC-STE-011.000-010.000 / 4417-130101-M20591 / 167,0 / d1=11 / d2=10 / 10 дней
• RBC 0030 EWC-STE-012.000-010.000 / 4417-130101-M20598 / 167,0 / d1=12 / d2=10 / 10 дней (некоторые размеры: по запросу)

Доступные загрузки / дополнительные ресурсы

• Технический паспорт (datasheet: RBC … EWC-STE)
• 3D CAD-модель (страница CAD-моделей)
• Инструкция по монтажу и эксплуатации (RBC … EWS/EWC/DWC/FKC)
• Каталог: Beam Couplings

Технические спецификации

• Материал: нержавеющая сталь 17-4PH (материал № 1.4542)
• Тип: однолучевая муфта с хомутом (серия EWC-STE)
• Функция: безлюфтовая, угловая синхронная передача крутящего момента
• Возможности компенсации: оптимальная компенсация осевых, радиальных и угловых смещений валов
• Типичный диапазон моментов: средние моменты (см. варианты для точных данных)
• Типичный срок поставки (с завода): 10 рабочих дней для многих стандартных размеров; отдельные варианты — по запросу
• Доступная документация: технический паспорт, инструкция по монтажу и эксплуатации, CAD-модели, каталог
