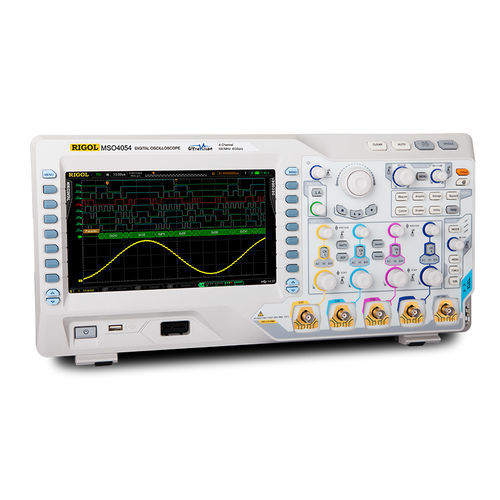

Аналоговый/цифровой осциллограф MSO/DS4000 Series

со смешанными сигналаминастольный2 канала

Цифровой осциллограф серии 4000 - это универсальный, высокопроизводительный осциллограф смешанных сигналов, в котором реализованы многие современные передовые технологии и процессы. Благодаря полосе пропускания от 100 МГц до 500 МГц, частоте дискретизации до 4 Гвыб/с, 2 или 4 аналоговым каналам и 16 цифровым логическим каналам, осциллограф 4000 идеально подходит для широкого круга инженеров, работающих в области связи, промышленной электроники, НИОКР и образования Скорость захвата волновой формы до 110 000 wfms/s Минимизация "мертвого времени" между событиями триггера и увеличение количества наблюдений за случайными и спорадическими событиями. стандартная длина записи 140 Мпт Длинные записи при высокой частоте дискретизации помогают отладить неуловимые проблемы в сложных цифровых потоках. Цветной дисплей с градацией интенсивности Благодаря усовершенствованному дисплею RIGOL с градацией цвета инженеры могут визуализировать аномалии сигнала в цветовой градации интенсивности даже при наложении на артефакты других сигналов в текущем режиме запуска. запись, предварительный просмотр и анализ осциллограмм в 200 000 кадров Функция записи в реальном времени записывает до 200 000 кадров осциллограмм, а специальная ручка навигации для анализа данных позволяет быстро просматривать записанный контент, удобно воспроизводить, анализировать и сравнивать осциллограммы для выявления неисправности. Запуск и декодирование по последовательной шине Поставляется с функцией триггера I2C, SPI, RS232, CAN/LIN, Flexray, добавьте опции для поддержки декодирования вышеуказанных шин в качестве стандартного предложения. Возможность анализа смешанных сигналов Модель MSO с 16 цифровыми логическими каналами обеспечивает одновременное тестирование нескольких аналоговых и цифровых сигналов для упрощения анализа цифровой логики и смешанных сигналов.
