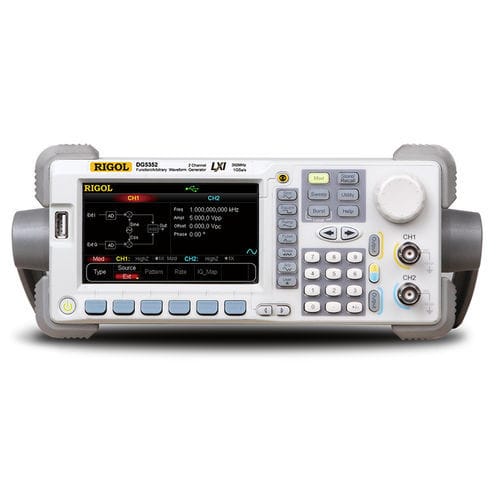

Генератор функций DG5000 series

импульсныйчастотыс режимом сканирования

Серия Dg5000 имеет 6 функций, включая генератор сигналов произвольной формы, генератор импульсов, IQ baseband / if источник, источник скачкообразной перестройки частоты, генератор кода и генератор функций. Серия включает одноканальные и двухканальные модели. Функции двух каналов полностью равнозначны, а фаза между каналами точно регулируется частота дискретизации 1GSa/s, вертикальное разрешение 14Bits Частота любой волны достигает 50 МГц, а частота дискретизации может быть отрегулирована в режиме воспроизведения. Точность амплитуды достигает 1% ± 1mvpp от ± заданного значения. Богатая функция развертки DG5000 поддерживает сканирование выходного сигнала от низкой частоты к высокой или от высокой частоты к низкой. Тип сканирования включает линейный, логарифмический и ступенчатый. Он может устанавливать частоту "метки", чтобы удовлетворить потребности приложений для испытаний с более амплитудной частотой. Богатые функции аналоговой / цифровой модуляции Типы модуляции включают am, FM, PM, ask, FSK, PSK, PWM и поддерживают внутренние и внешние источники модуляции для удовлетворения потребностей более обучения или тестирования систем связи. Поддержка функции скачкообразной перестройки частоты Минимальный интервал скачкообразной перестройки частоты составляет 80 нс, а максимально можно редактировать 4096 точек скачкообразной перестройки частоты. Это может удовлетворить общие потребности обучения связи FH и соответствующих тестов. Поддержка функции внутренней и внешней IQ модуляции Режим модуляции включает 4QAM, 8qam, 16QAM, 32qam, 64QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK и поддерживает внутренние и внешние источники модуляции. Богатые интерфейсы Он обеспечивает стандартный интерфейс удаленной связи USB, GPIB, LAN (LXI) и использует стандартный драйвер визы, что удобно для системной интеграции требований заказчика к тестированию.
