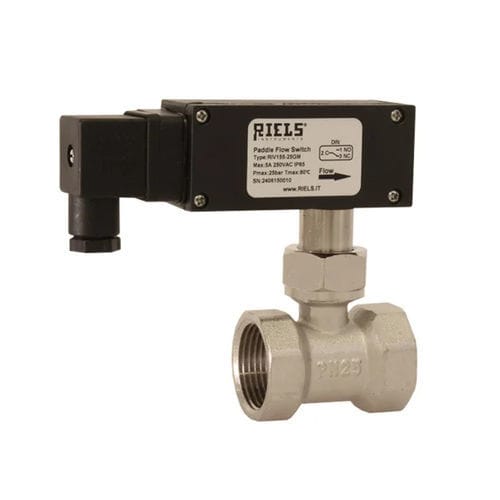

Механический регулятор расхода RIV150 series

лопастнойдля жидкостейрезьбовой

Лопастной переключатель потока RIV150 подходит для систем отопления, кондиционирования воздуха и холодильных установок. Он используется для управления потоком некоррозионных жидкостей. Лопатка из нержавеющей стали перемещается под действием потока, который преодолевает реакцию возвратной пружины. Оконечная часть рычага лопатки закреплена на первичном магните, который управляет вторичным магнитом, расположенным вне камеры потока и установленным на контактном рычаге микропереключателя. Электрическая головка отделена от механического оборудования прибора и может быть заменена без отсоединения переключателя потока от гидравлического контура. Открыв защитный пластик, можно слегка изменить величину прерывания, установив индикатор между минимумом и максимумом. Шкала регулировки относится к уменьшающемуся потоку в горизонтальном положении. При установке необходимо обратить внимание на правильное направление потока. Перед и за переключателем потока должен быть свободный участок трубы, равный как минимум пятикратному диаметру самой трубы. ТЕХНИЧЕСКИЕ ДАННЫЕ прилагаемая документация - руководство по эксплуатации на английском языке, руководство по эксплуатации на итальянском языке Взрывозащита - Безопасная зона Минимальная температура рабочей жидкости - -20 °C Максимальная температура рабочей жидкости - 110 °C Тип измерения - С контактом Температура хранения - -20...+70 °C Температура окружающей среды - -20...+70 °C Регулируемая калибровка - Si Расход макс (жидкость) - 10 л/мин Расход минимум (жидкость) - 5 л/мин Тип лопасти - универсальная лопасть
