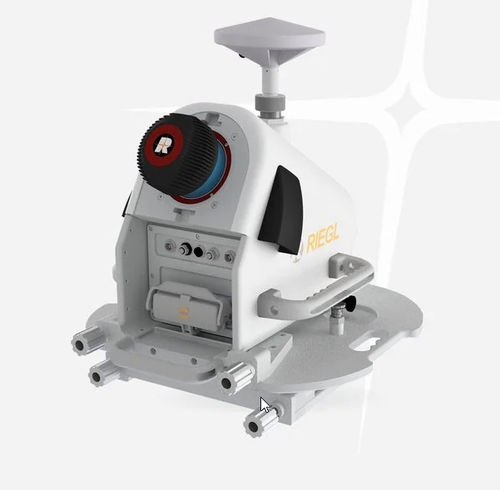

Сканирующая система 2D VMQ-3HA

для измерения длинных дистанцийдля использования в горной индустриидля топографии

Подробное описание продуктаКомпактная, экономичная высокоскоростная односканерная картографическая система RIEGL VMQ-3HA хорошо подходит для различных мобильных картографических приложений.Обзор системыСистема состоит из компактной измерительной головки с быстросъемной системой для удобного монтажа. Поворотная пластина позволяет устанавливать систему под разными углами, чтобы оптимизировать поле зрения системы. Опциональная интеграция до четырех камер позволяет одновременно получать изображения, дополняющие полученные данные LiDAR.Центральная часть системы - полностью интегрированный датчик VUX-3HA LiDAR, обеспечивающий 3 миллиона измерений и до 400 линий сканирования в секунду для превосходной производительности в мобильных приложениях.Основные характеристикиВысокая частота следования лазерных импульсов до 3 МГцДо 400 сканирований в секундуМаксимальная дальность измерений: 500 мБезопасная для глаз работа при классе лазера 1Поле зрения: 360°Возможность работы с несколькими целямиОпциональная интеграция до 4 камерОсновные области примененияКартирование транспортной инфраструктурыИзмерение поверхности дорогКартированиеHD для автономных транспортных средствМоделирование городовБыстрая съемка строительных площадок и сыпучих материаловКартирование ГИС и управление активамиСъемка строительных объектовСъемка открытых карьеровОбзор технических данныхЭффективная скорость измерения300 кГц1000 кГц1800 кГц3000 кГцМакс. Дальность, отражательная способность цели p ≥ 80 %500 м280 м250 м200 мМакс. Дальность, отражательная способность цели p ≥ 10%180 m100 m90 m70 mМинимальная дальность1 m1 m1 m1 mМакс. Количество целей в одном импульсе311588Точность / прецизионность3 мм / 2 мм3 мм / 2 мм3 мм / 2 мм3 мм / 2 ммПрограммные пакетыRiPROCESSRiACQUIRERiUNITESспециальные библиотеки: RiVLib, RDBLibПлагины: RiMAP Plugin for ArcGISSВыбранные образцы облаков точек: http://data.riegl.international/Characteristics / Технические характеристикиВысокоскоростная мобильная картографическая система с одним сканеромКомпактная измерительная головка с быстросъемной системойПоворотная пластина для различных углов установкиВозможна интеграция до 4 камерLiDAR-датчик: VUX-3HA3 миллиона измерений в секундуДо 400 линий сканирования в секундуМаксимальный диапазон измерений: 500 мЛазер класса 1 (безопасен для глаз)Поле зрения: 360°Возможность обнаружения нескольких целейЭффективная скорость измерений: 300/1000/1800/3000 кГцТочность: 3 ммТочность: 2 ммМинимальная дальность: 1 мМакс. количество целей за один импульс: до 31
