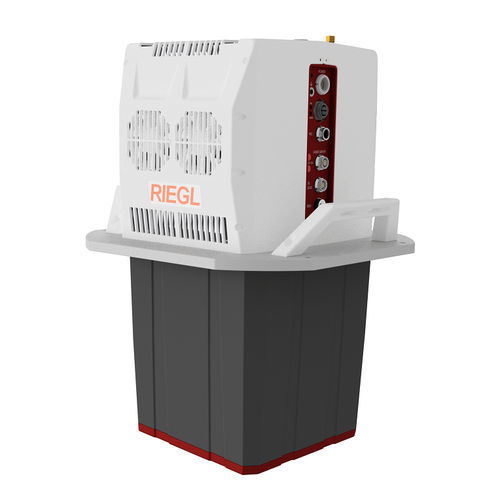

Авиационный сканер VQ-680

2Dдля трехмерных измеренийлазер

VQ-680 - это компактный воздушный лазерный сканер, оптимизированный для картографирования городских территорий, лесного хозяйства, съемки линий электропередач - везде, где требуется высокоточная съемка сложных объектов. Вертикальная конструкция сканера и малые размеры апертуры позволяют компактно интегрировать его с цифровыми камерами в сочетании с гиростабилизированным креплением, предназначенным для установки в типичные люки самолетов. Модуль лазерного сканера включает в себя инновационный сканирующий механизм, который обеспечивает линии сканирования вперед, в надир и назад под углом +20 / +10 / 0 / -10 / -20 градусов в направлении полета. В сочетании с широким горизонтальным полем зрения в 60 градусов создается регулярный интервал между точками для каждого направления обзора, что обеспечивает исключительное покрытие вертикальных структур, таких как фасады зданий, а также покрытие на дне узких уличных каньонов с минимальным или полным отсутствием тени. Рабочий диапазон составляет от типичных высот полета 1000 м над уровнем моря при частоте следования импульсов 2,4 МГц (~ 24 пт/м2 при скорости 120 кт) до 2300 м над уровнем моря при частоте PRR 300 кГц для целей с отражательной способностью более 20%. Электрические интерфейсы включают в себя источник питания, синхронизацию времени с данными PPS и NMEA, защитный выключатель лазера, а также интерфейсы для подключения до шести RGB/NIR-камер высокого разрешения. Съемные рукоятки улучшают эргономику при установке на десантные платформы. Данные сканирования сохраняются на внешнем ПК через Gigabit Ethernet, который также используется для конфигурирования и управления лазерным сканером через RiACQUIRE - универсальный графический интерфейс RIEGL для сбора данных с возможностью визуализации данных в реальном времени и дистанционного управления.
