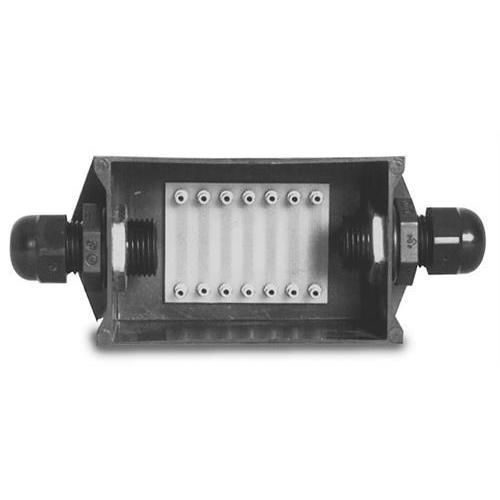

Соединительная муфта с герметичной коробкой EL214

водостойкаяиз пластикадля датчика силы

EL214

• Разработан для полного профессионального соединения кабеля трансдьюсера / тензодатчика
• Предотвращает проникновение влаги в тензодатчик через кабельный разъем
• Комплект включает: корпус для спайки из ударопрочного пластика, герметичные кабельные вводы, плату, PTFE-оплетку, заранее отмеренный компаунд для заливки и подробные инструкции
• Припойные клеммы для надежных электрических соединений

EL214T

• Предназначен для кабелей большего диаметра по сравнению с EL214; остальные размеры и характеристики совпадают
• Припойные клеммы

Технические данные EL214
Габариты (L × W × H): 3.00 × 1.00 × 1.50 in
Расстояние между креплениями: 2.50 in
Количество соединений: Семь
Диаметр кабеля: 0.187–0.312 in
Время отверждения заливки: Две часа при 73 °F (23 °C)

Технические данные EL214T
Габариты (W × H × D): 3.00 × 1.00 × 1.50 in
Расстояние между креплениями: 2.50 in
Количество соединений: 7
Диаметр кабеля: 0.187–0.312 in (поддерживает более крупные кабели; доступны детали до 0.480 in)
Время отверждения заливки: Эпоксидно-полимидная смола отверждается за 2 часа при 73 °F (23 °C)

Детали

• 15485 - Комплект для спайки кабеля, 0.187–0.312 in
• 15486 - Комплект для спайки кабеля, 0.270–0.480 in

Технические характеристики

• Типы продукта: комплекты EL214 и EL214T для кабелей трансдьюсеров / тензодатчиков
• Материал корпуса: ударопрочный пластик
• В комплекте: герметичные кабельные вводы, плата, PTFE-оплетка, заранее отмеренный компаунд для заливки, подробные инструкции
• Клеммы: припойные клеммы
• Расстояние между креплениями: 2.50 in
• Габариты: 3.00 × 1.00 × 1.50 in (EL214 и EL214T)
• Количество соединений: Семь
• Диаметр кабеля (EL214): 0.187–0.312 in
• Диаметр кабеля (EL214T): поддерживает более крупные кабели; доступны детали для 0.270–0.480 in
• Время отверждения заливки: ≈2 часа при 73 °F (23 °C); EL214T (эпоксидно-полимидная): 2 часа при 73 °F (23 °C)
• Доступные детали: 15485 (0.187–0.312 in), 15486 (0.270–0.480 in)
