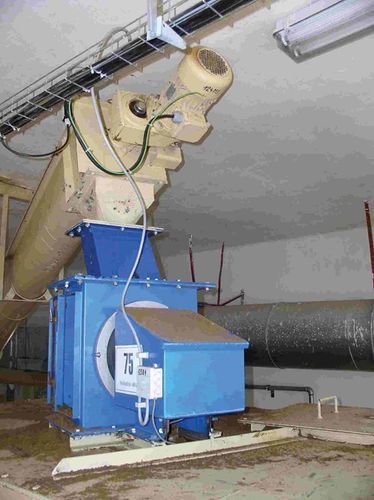

Массовый расходомер IFM30

для твердых телс фланцемиз нержавеющей стали

Обзор

• Отсутствие подвижных частей; элемент датчика установлен в корпусе
• Доступная сервисная дверца для осмотра и обслуживания
• Один базовый дизайн датчика покрывает все диапазоны измерений
• Материал изготовления: конструкционная сталь (варианты: SS304, SS316, пищевая версия)
• Опция ATEX для II2D и II3D (зоны 21 и 22)
• Комплектная система: датчик IFM30, измерительная пластина IFP30, корпус IFH30, интегратор WE302D

Применение

• Непрерывное измерение массового расхода в системах транспортировки сыпучих материалов (бункеры, желоба, пневмотранспортеры)

Описание
Датчик расхода методом удара IFM30 измеряет силу удара сыпучего материала по измерительной пластине и преобразует её в сигнал, пропорциональный массовому расходу. Конструкция без вращающихся частей снижает требования к обслуживанию и повышает надёжность. В исполнении с компонентами, сертифицированными по ATEX, система пригодна для использования в опасных зонах (II2D / II3D, зона 21/22).

Компоненты системы

• Ударный датчик IFM30
• Измерительная пластина IFP30 (300×300 мм)
• Корпус IFH30
• Интегратор расхода (модель WE302D)

Технические характеристики системы
Материал: конструкционная сталь (варианты: SS304, SS316, пищевая версия)
Фланец и мембрана: резина
Тензодатчик: стандартный алюминиевый; доступны опции из нержавеющей стали или ATEX
Питание: 5–15 VDC (стабилизировано электроникой)
Выходной сигнал: 2 mV/V при 100% нагрузке
Коробка распределительная: пластик ABS (модель JBS)
Размеры (пластина и корпус): 300 × 300 мм
Гарантия: ограниченная гарантия 1 год

Доступные детали / примеры

• Ударный датчик IFM30-MD3, производительность 60 m3/h
• Ударная пластина IFP30-MD
• Корпус для пластины IFH30-MD

Технические спецификации

• Варианты материалов: конструкционная сталь, SS304, SS316, пищевая версия
• Нет подвижных частей; элемент датчика в корпусе; сервисная дверца
• Универсальная конструкция датчика для нескольких диапазонов измерений
• Опция ATEX для зон 21/22 (II2D/II3D)
• Требования к питанию: 5–15 VDC (стабилизировано)
• Сигнал: 2 mV/V при полном диапазоне
• Тензодатчик: стандартный алюминиевый; нержавеющая сталь/ATEX — опции
• Распределительная коробка: ABS (модель JBS)
• Размер пластины/корпуса: 300 × 300 мм
• Гарантия: 1 год (ограниченная)
