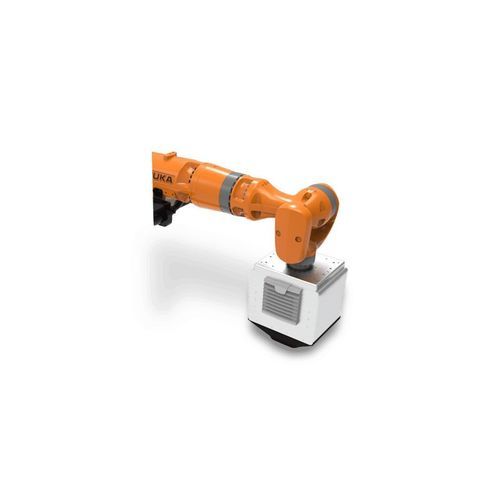

Измерительная система видимости RoboTAMS

автоматизированнаяроботизированнаядеталей

Обзор
RoboTAMS — автоматизированная система измерения общего внешнего вида, разработанная для оценки лакокрасочных покрытий в автомобильной промышленности и смежных отраслях. Система моделирует восприятие поверхности человеком и предоставляет объективные параметры, коррелирующие с визуальной оценкой, что обеспечивает стабильную оценку качества поверхности и гармонии внешнего вида.

Ключевые особенности

• Разработан для измерения внешнего вида лакокрасочных покрытий в производственных и лабораторных условиях
• Бесконтактные оптические измерения
• Интеграция в линию или установка в автономной измерительной ячейке
• Быстрое время захвата (< 2 секунды)
• Поле измерения 25 x 14 мм с высокой пространственной разрешающей способностью (32 µm/пиксель)
• Связь Ethernet (LAN) и вывод результатов в CSV для интеграции в SPC

Технология TAMS и преимущества
Технология Rhopoint TAMS моделирует человеческое визуальное восприятие с помощью алгоритмов, верифицированных исследованиями с участием людей и сотрудничеством с OEM. Она предоставляет понятные параметры (Sharpness, Waviness, Dimension, Contrast, Quality, Harmony), устраняющие субъективность визуального контроля и повышающие эффективность контроля качества, коммуникации и корректирующих действий.

Восприятие и визуализация TAMS
TAMS имитирует человеческую оценку, переключая фокус съёмки между поверхностью и отражённым изображением. Система количественно оценивает искажения отражённого изображения и качество передачи изображения для вычисления Sharpness и Contrast, анализирует топографию поверхности для определения Dimension методом Phase Measurement Deflectometry и оценивает Waviness на дистанции просмотра, характерной для шоурума. Полученные индексы Quality и Harmony коррелируют с человеческим восприятием.

Типичные области применения

• Оценка внешнего топ-слоя кузова автомобиля
• Производственная inline-инспекция и автономные измерительные ячейки
• Анализ лакокрасочных покрытий, покрытий и внешнего вида поверхностей деталей и узлов
• Проверка гармонии между смежными панелями и оценка формируемых изображений

Технический паспорт / Документация
Технические описания и руководства по RoboTAMS доступны на нескольких языках и содержат подробные характеристики прибора, инструкции по эксплуатации и примеры применения. Скачивание доступно на странице продукта или у производителя.

Характеристики / Технические спецификации

• Прибор: RoboTAMS – Automated Total Appearance Measurement System
• Датчик измерения: полностью закрытый блок с интегрированным захватом и анализом
• Площадь измерения (поле зрения): 25 x 14 мм
• Время захвата: < 2 секунды
• Пространственное разрешение: 32 µm / пиксель
• Вывод результатов: CSV (совместимо с результатами Rhopoint TAMS)
• Обнаружение ошибок позиционирования: Да
• Станция калибровки и фокусировки: Да (проверка прибора и установка фокуса)
• Встроенная система уменьшения оптического загрязнения: Да
• Подключение / Связь: LAN Ethernet (гибкие параметры подключения)
• Питание: 24 V DC (макс. ток 3 A)
• Крепление: доступны различные варианты крепления на роботе
• Sharpness (S): Единицы S (%); Мин 0; Макс 100; Разрешение 0.1; Повторяемость 0.1 (SD); Воспроизводимость 0.5 (SD); Метод измерения: Optical Transfer Function
• Waviness (W): Единицы W; Мин 0; Типичное макс 30; Разрешение 0.1; Повторяемость 0.2 (SD); Воспроизводимость 1 (SD); Метод измерения: Reflected Image Line Deformation Analysis; Корреляция: AUDI AG MDS Perception analysis
• Quality (Q): Единицы Q (%); Мин 0; Макс 100; Разрешение 0.1; Повторяемость 0.8 (SD); Воспроизводимость 1 (SD); Алгоритм: Вычисляется на основе Sharpness & Waviness; Корреляция: AUDI AG MDS Perception analysis
• Contrast (C): Единицы C (%); Мин 0; Макс 100; Разрешение 0.1; Повторяемость 0.1 (SD); Воспроизводимость 0.3 (SD); Метод измерения: Optical Transfer Function
• Dimension (D): Единицы D (mm) - размер доминирующей структуры; Мин 0.5 mm; Типичное макс 8 mm; Разрешение 0.1; Повторяемость 0.1 (SD); Воспроизводимость 0.4 (SD); Метод измерения: Phase Measurement Deflectometry; Корреляция: AUDI AG MDS Perception analysis
• Harmony (H): Единицы H (H units); Мин 0; Типичное макс 8.9; Разрешение 0.1; Повторяемость 0.1 (SD); Воспроизводимость 0.4 (SD); Алгоритм: Вычисляется по Waviness & Dimension; Корреляция: AUDI AG MDS Perception analysis
• Резюме Sharpness: Единицы S (%); Мин 0; Макс 100; Разрешение 0.1; Повторяемость 0.1 (SD); Воспроизводимость 0.5 (SD); Метод измерения: Optical Transfer Function
• Выходы и рабочий процесс: Высокодетализированная съёмка изображений, автоматический анализ и экспорт CSV для SPC; совместимо с наборами данных и отчётами Rhopoint TAMS
• Гарантия: Бесплатные варианты расширенной гарантии доступны при регистрации прибора (см. политику производителя)
