Оптический датчик свет

для обнаружениялинейныйподвижный

Краткое описание

• Камера-базированный inline‑датчик для измерения внешнего вида в пропускающем свете
• Квантирует прозрачность с помощью показателей, скоррелированных с восприятием человека: Haze, ID Sharpness и ID Clarity
• Доступны версии с коротким и длинным фокусным расстоянием для адаптации к геометрии производственной линии

Обзор

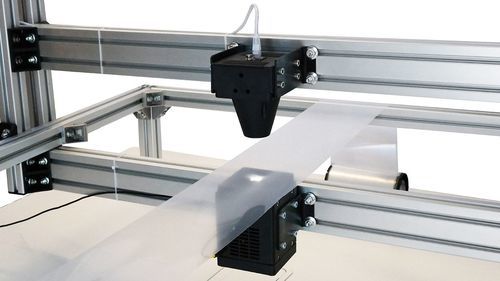

Rhopoint ID-Inline — камера-базированный inline‑датчик для непрерывного измерения оптического внешнего вида листовых и 3D прозрачных материалов. Используется задняя подсветка с эталонной решеткой и анализ изображений для количественной оценки изменений переданного света, вызванных образцом. Выходные данные соотносятся с метриками восприятия человеком и при необходимости могут быть сопоставлены с традиционными шкалами clarity/haze.

Ключевые характеристики

• Измеряет Haze, ID Sharpness и ID Clarity
• Отчет по видимой пропускной способности (TID) для оценки воспринимаемой яркости через материал
• Две версии фокусного расстояния: короткая (разделение 45 мм) и длинная (разделение 170 мм)
• Конфигурации для монтажа inline и для больших инспекционных станций для листов и крупных 3D деталей
• Камера и герметичное освещение без подвижных частей для снижения риска загрязнения
• Частота выборки, подходящая для непрерывного мониторинга производства (до 3 измерений/секунда)
• Заводская калибровка по эталонам ASTM для haze/clarity при использовании пластины ASTM 8 мм
• Совместим с лабораторным ПО Rhopoint ID-L и TCP/IP клиентом для интеграции в производственные системы

Haze — восприятие / описание (таблица)
Восприятие | Описание
Нет Haze | Высокий контраст; яркие цвета; четкие кромки
Средний Haze | Сниженный контраст; менее насыщенные цвета; детали остаются четкими
Высокий Haze | Плохой контраст; цвета кажутся плоскими; нечёткие кромки и потеря деталей

Sharpness / Clarity — замечания

• ID Sharpness количественно оценивает воспринимаемую детализацию/резкость объектов, видимых через образец, обеспечивая более высокое разрешение измерений по сравнению с традиционной clarity.
• ID Clarity предоставляет значение типа clarity, совместимое с сфери ческими приборами для clarity/haze при использовании адаптера 8 мм для обеспечения интероперабельности с историческими данными.
• Можно измерять анизотропную sharpness (направленную резкость) (ID-L) для обнаружения направленных текстур или производственных дефектов.

ПО и интеграция

• Лабораторное ПО ID-L: подключает до 5 ID‑датчиков для сбора изображений, статистики по партиям и графиков трендов.
• TCP/IP клиент: позволяет интегрировать до 10 блоков ID-Inline в системы управления процессом/SAP для высокоскоростного обмена данными (до ~10 измерений/секунда на датчик в зависимости от конфигурации).

Применения

• Производство выдувной и литьевой (cast) пленки (онлайн измерение по полотну; многоточечный или сканирующий датчик)
• Листовые пластики и стекло (inline или специализированные инспекционные станции)
• Пластиковые бутылки (PET), этикетки и контейнеры, где критичны clarity и haze
• Трубы, шланги и крупные 3D прозрачные компоненты (конфигурации измерительных станций)
• Автомобильные лобовые стекла, инспекция больших листов и промышленный контроль качества прозрачности

Краткое описание метода измерения
Прибор подсвечивает эталонную решетку с высоким контрастом. Камера количественно оценивает изменения переданного света, а анализ изображений извлекает метрики Haze, ID Sharpness и ID Clarity, которые коррелируют с восприятием человеком и, при применимости, с измерениями ASTM haze/clarity при использовании 8 мм пластины.

Технические характеристики

• Brand: Rhopoint Instruments
• Model: Rhopoint ID-Inline
• Retailer item id (site): A3100-100
• Availability: In stock
• Versions: Short focal distance (45 mm); Long focal distance (170 mm)
• Measurement parameters: Haze, ID Sharpness, ID Clarity, Visible Transmittance (TID)
• Compatibility: ASTM D1003 equivalence for clarity/haze when using 8 mm ASTM platen
• Software: ID-L (up to 5 units), TCP/IP client (up to 10 units)
• Sampling rate: Up to 3 measurements per second (typical inline sampling)
• Illumination: Sealed backlit reference graticule (no moving parts)
• Typical sample types: Plastic films (cast, blown), PET bottles, sheeted plastics, glass sheets, tubes, large 3D transparent parts
• Calibration: Factory calibrated to ASTM standards for quantitative matching
