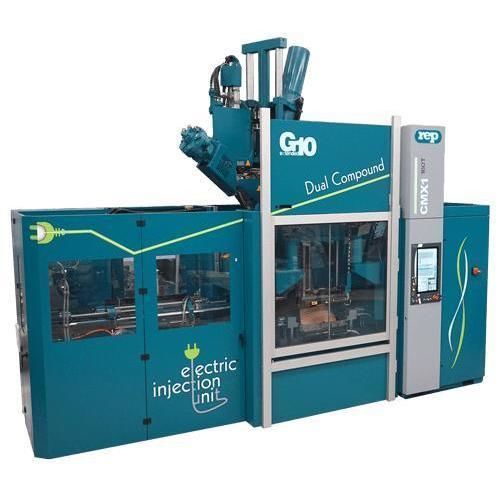

Горизонтальный термопластавтомат

гидравлическийс горизонтальным поворотным столом

Обзор
Двухкомпонентный инжекционный пресс предназначен для изготовления деталей, интегрирующих два (или более) материала с различными характеристиками, что позволяет сочетать техническую производительность и оптимизацию затрат. Многокомпонентная инъекция в одном цикле устраняет операции сборки и ограничивает применение дорогостоящего материала функциональными зонами.

Конфигурации впрыска

• Впрыск сверху
• Впрыск снизу
• Впрыск с боковой стороны
• Впрыск с задней стороны

Цели и преимущества

• Изготовление многоматериальных деталей с различными свойствами
• Исключение операций сборки и упрощение цикла
• Внедрение недорого материала при ограничении дорогого материала функциональными зонами

Методы производства двухкомпонентных изделий

• Два последовательных впрыска в два взаимодополняющих гнезда
• Одновременный впрыск в два разных гнезда или в две раздельные каверны детали
• Одновременный (или сдвинутый) впрыск в одно гнездо

Варианты подачи материала
Можно впрыскивать прямо в форму или через специальный блок холодных каналов (CRB), интегрирующий несколько контуров материалов для управляемой подачи.

Пример: многопозиционная машина CMX для 2K
Многопозиционная 2K-машина CMX оснащена 4 поворотными станциями и 2 впрысковыми единицами. Она позволяет синхронизировать впрыск, вулканизацию и съём изделия в одной и той же форме, обеспечивая высокую часовую производительность и эксплуатационную гибкость.

Производительность

• Значительно более высокая часовая производительность: прирост производительности примерно +50% до +100% по сравнению с однопозиционной машиной 400 т
• Быстрая смена пресс-форм: например ~10 минут для 4 станций

Гибкость

• Возможность отключения формы или станции при необходимости
• Программирование различных объёмов впрыска для каждой единицы или станции

Универсальность

• Станция съёма адаптируема к различным кинематикам
• Машина может работать в режиме одновременного впрыска, последовательного впрыска или использовать только одну впрысковую единицу при необходимости

Технические характеристики

• Тип: двухкомпонентная / мультивпрысковая пресс-форма
• Пример конфигурации (CMX): 4 поворотные станции
• Впрысковые единицы: 2 единицы (2K-конфигурация)
• Возможности: синхронный впрыск, вулканизация и съём двух материалов в одной форме
• Повышение производительности: +50% до +100% по сравнению с однопозиционной пресс-формой 400 т
• Быстрая смена форм: ~10 минут для 4 станций
• Поддерживаемые методы впрыска: последовательные впрыски, одновременные впрыски (две каверны или одна каверна с сдвигом), прямая подача в форму или через блок холодных каналов (CRB)
