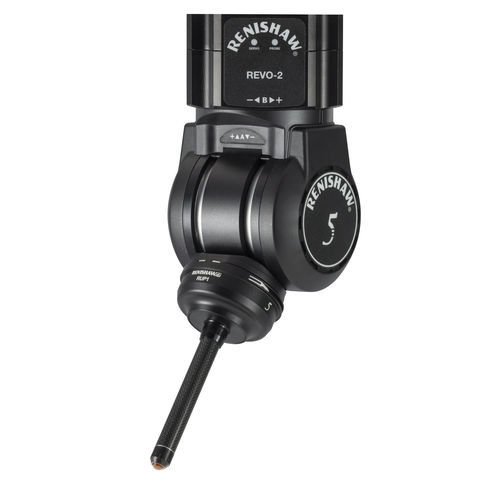

Ультразвуковой зонд RUP1

для измерения толщины

Ультразвуковой датчик RUP1 расширяет мультисенсорные возможности 5-осевой измерительной системы REVO® измерительной системы для КИМ, предлагая ультразвуковой контроль толщины. В отличие от многих других ультразвуковых систем, RUP1 не требует использования резервуаров с водой или соединительного геля для обеспечения хорошей передачи сигнала. Вместо этого в ней используется инновационный шарик наконечника из эластомера, обеспечивающий превосходное сцепление между датчиком и материалом. В результате RUP1 устраняет необходимость в квалифицированных операторах для интерпретации экранов осциллографа и освобождает пространство цеха, занимаемое специальными погружными резервуарами. Использование ультразвука для одностороннего измерения толщины деталей также дает явные преимущества перед традиционными методами тактильного зондирования для деталей, доступ к внутренним элементам которых затруднен. Точность измерения толщины: RUP1 использует преобразователь с частотой 20 МГц и обеспечивает диапазон измерения толщины от 1 мм до 20 мм с точностью более 10 микрон при использовании точек касания. Максимальный срок службы шарика наконечника: Шарик наконечника заменяется пользователем и сохраняется защитным колпачком, который может автоматически сниматься и заменяться для максимального увеличения срока службы наконечника. Совместимость с системой REVO: RUP1 полностью совместим со сменной стойкой MRS2 с использованием порта для смены стойки RCP TC-3 и взаимозаменяем со всеми другими вариантами зондов, доступными для системы REVO. Интеграция с несколькими датчиками: RUP1 полностью интегрирован в метрологическое программное обеспечение MODUS и программное обеспечение UCCsuite, что позволяет использовать его как часть мультисенсорной системы. Снижение затрат: RUP1 устраняет необходимость в квалифицированных операторах для интерпретации экранов осциллографов и освобождает пространство цеха, поскольку не требуются погружные баки и КИМ с глубоким отверстием
