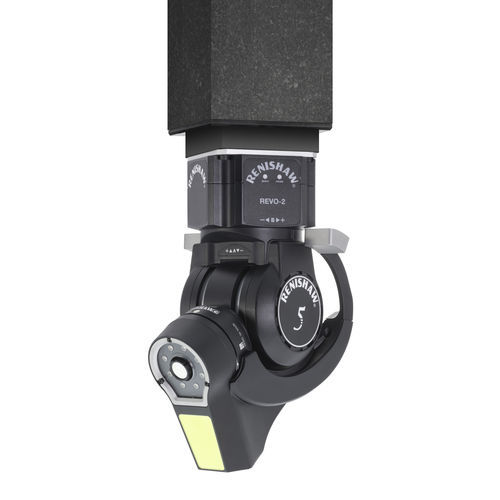

Зонд для измерений RFP1

бесконтактный

REVO fringe probe (RFP1) - это бесконтактный датчик структурированного света для системы REVO®, обеспечивающий высокоточное измерение топологии поверхности на 5-осевой платформе КИМ с бесконечным позиционированием RFP1 расширяет мультисенсорные возможности системы REVO, которая теперь предлагает взаимозаменяемые датчики для тактильного сканирования, сенсорного триггера, обработки поверхности, бесконтактного структурированного света и технического зрения. Датчик RFP1 предназначен для контроля поверхностей свободной формы и сложной геометрии, быстро предоставляя участки данных о поверхности с высокой плотностью точек. Датчик проецирует бахромчатый узор на поверхность детали, фиксируя изменения в бахромчатом узоре с помощью камеры для создания облака точек трехмерных данных поверхности. Автоматическое управление экспозицией компенсирует различные материалы, цвета и текстуры поверхности, обеспечивая оптимальные результаты обработки данных без использования матовых покрытий. В отличие от других бесконтактных систем структурированного света, бахрометрический датчик RFP1 не требует контрольных маркеров для сшивания данных с разных участков - это делается автоматически системой REVO. Два новых программных инструмента обеспечивают простоту планирования инспекции и оцифровки. Планировщик инспекций RFP - это инструмент для планирования траектории и создания программ деталей DMIS из CAD, а оцифровщик RFP собирает данные с деталей без CAD-моделей в рамках процесса реинжиниринга.
