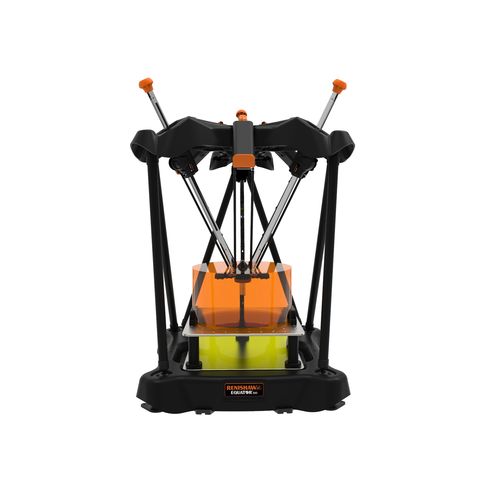

Измерительная система диаметра Equator™ 500

для измерения температурыдлинывеса

Новая система Equator™ 500 компании Renishaw - интеллектуальное управление технологическим процессом для больших деталей со всеми преимуществами хорошо зарекомендовавшей себя измерительной системы Equator 300 Новая более крупная система Equator 500 теперь позволяет выполнять калибровку крупных деталей с рабочим объемом до 500 мм в диаметре и до 400 мм в высоту. Системы измерения Equator 300 и 500 имеют точность в диапазоне от 5 ºC до 50 ºC при любой скорости изменения температуры и способны развивать скорость сканирования более 200 мм/с. Каждая система совместима с простым в использовании ПО оператора Organiser, ПО EZ-IO для автоматизации и ПО IPC (интеллектуальное управление процессом) для обновления смещений инструмента на станках с ЧПУ. Большой измерительный объем Equator 500 имеет измерительный объем диаметром 500 мм в плоскости X/Y и 250 мм по Z при использовании сканирующего модуля SM25-2. Этот объем может быть увеличен до 400 мм по Z с помощью сканирующего модуля SM25-3, который позволяет щупам длиной до 200 мм охватить гораздо больше деталей. Основание Equator 500 поддерживает заготовки и приспособления с общим весом до 100 кг. Типичные области применения включают производство корпусов трансмиссий и двигателей легковых и грузовых автомобилей, деталей трансмиссии, таких как шатуны и корпуса дифференциалов, отливок подвески, штампованных деталей, клапанов и насосов. Изображение рабочего объема Equator™ 500 Точность при быстрых изменениях температуры, теперь в диапазоне 45 ºC Климатические условия могут привести к изменчивым суточным и сезонным температурным циклам. Например, рано утром в холодном механическом цехе температура может повыситься как из-за внешних условий, так и из-за нагрева оборудования.
