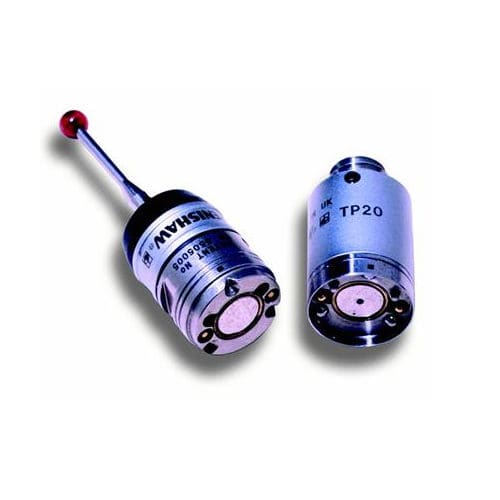

Зонд с контактным включением TP20

3DMMTкомпактный

Компактный модуль, меняющий контактно-триггерный датчик, который позволяет использовать различные конфигурации щупов и удлинители для доступа к элементам сложных деталей. TP20 с MCR20 и PI 200-3 TP20 - это компактная 5-ти или 6-ти сторонняя кинематическая система контактных триггерных датчиков. Конструкция из двух частей, состоящая из корпуса датчика и съемного модуля(ов) щупа, соединена с помощью магнитной кинематической муфты с высокой повторяемостью. Это позволяет менять конфигурацию щупов как вручную, так и автоматически, без необходимости повторной калибровки наконечников щупов, что обеспечивает значительную экономию времени при проведении контроля. Модули, обеспечивающие различные усилия срабатывания, позволяют оптимально подобрать характеристики датчика в соответствии с задачами измерения. Также доступен набор удлинителей датчика и 6-ходовой модуль. Резьба для крепления щупа позволяет использовать щупы серии M2 компании Renishaw. Система TP20 легко модернизируется и совместима с существующими интерфейсами, удлинителями и адаптерами контактных триггерных датчиков. Компоненты системы Компонентами системы являются: Корпус датчика TP20 Модуль зонда TP20 - семь вариантов позволяют оптимизировать работу в зависимости от условий применения Стойка для смены модулей MCR20 или TCR20 - автоматическое управление Подходит для сопряжения с контроллерами PI 7-3, PI 200-3 и UCC компании Renishaw
