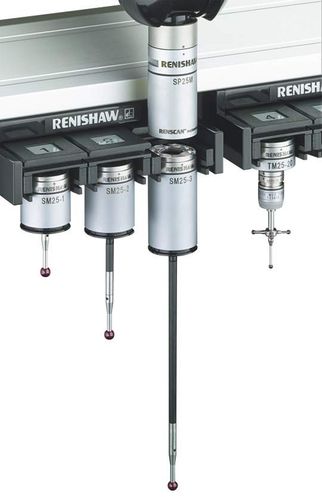

Сканирующий зонд SP25M

MMTс контактным включениемкомпактный

SP25M - это два датчика в одном, обладающий непревзойденной гибкостью благодаря модульности системы. Пользователи могут сканировать форму, положение и размер, а также получать дискретные точки высокой точности с помощью специального модуля сканирования или, в качестве альтернативы, использовать адаптер для переноса модулей контактных триггерных датчиков Renishaw серии TP20. Компактные размеры и автоматическое крепление SP25M делают его совместимым с измерительными головками PH10M, PH10MQ и PH6M. Он также может быть установлен на удлинительной штанге, что обеспечивает превосходную досягаемость и доступ к элементам детали. Пять сканирующих модулей имеют поворотную конструкцию, которая обеспечивает исключительные динамические характеристики и оптимизированную высокую точность во всем диапазоне щупов от 20 до 400 мм эффективной рабочей длины (EWL). Это позволяет избежать большинства потерь производительности, наблюдаемых в других сканирующих датчиках при увеличении длины щупа. Теперь доступен ряд держателей щупов (SH25-2A/3A/4A) для улучшенного переноса кривошипного/непрямого щупа на существующую линейку модулей. Для получения более высоких характеристик при работе с кривошипными/звездчатыми/непрямыми щупами рекомендуется использовать новый модуль SM25-5 и держатель щупа SH25-5, основанный на технологии сканирования SP600 и SP80 компании Renishaw. Смена модулей и щупов осуществляется с помощью гибкой сменной стойки FCR25, которая может располагаться либо на станине КИМ, либо в модульной системе стоек MRS компании Renishaw.
