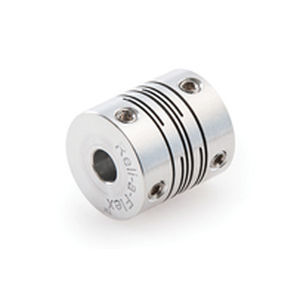

Гибкая соединительная муфта Reli-a-Flex™
сильфоннаяваладля трансмиссии

гибкая соединительная муфта
гибкая соединительная муфта
гибкая соединительная муфта
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
гибкая, сильфонная
Применение
для трансмиссии, вала
Момент

МИН.: 0,45 Nm (0,3319 ft.lb)

МАКС.: 5,2 Nm (3,8353 ft.lb)

Скорость вращения

70 000 rpm (439 822,97 rad.min-1)

Описание

Муфты Reli-a-Flex™ для валов (балок) Муфты Reli-a-Flex™: Серия гибких муфт Reli-a-Flex™, также известных как балочные муфты, представляет собой цельную конструкцию из алюминиевого сплава (марка 7075-T6), которая была разработана в компании Reliance для обеспечения очень плавной передачи движения, высокой жесткости при кручении, низкой нагрузки на подшипники и длительного срока службы. Схема шлицев была разработана после многих месяцев анализа и испытаний, чтобы обеспечить наилучший баланс между нулевым люфтом, жесткостью при кручении и низкой нагрузкой на подшипники, при этом достигается срок службы более 50 000 000 циклов при номинальной нагрузке и 80% смещении. Имея два набора одинаковых пазов, гибкая балочная муфта Reli-a-Flex™ имеет постоянную скорость вращения и работает с угловым, параллельным и осевым смещением. Муфты Reli-a-Flex™ выпускаются в размерах от 6 до 25 мм в диаметре и с допустимыми скоростями вращения до 70 000 об/мин и представляют собой очень надежную цельную конструкцию муфты, которая по своим характеристикам приближается к сильфонным муфтам. Также для клиентов, которым требуется модифицированная или полностью изготовленная на заказ муфта Reli-a-Flex™ с гибкой балкой, компания Reliance разработала уникальный компьютерный инструмент для проектирования и прогнозирования характеристик. Этот инструмент позволяет нашим инженерам быстро экспериментировать с различными конфигурациями муфт и разрабатывать муфты, отвечающие либо ограничениям пространства, либо требованиям к рабочим характеристикам.

---
