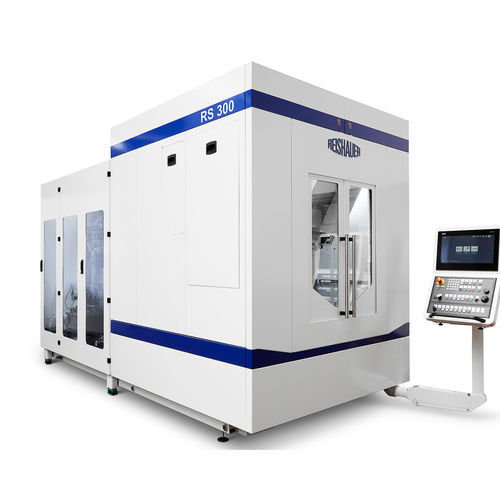

Станок для нарезания методом обкатки ЧПУ RS 300с регулируемым угломдля деталей большого диаметра
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Другие характеристики
- с регулируемым углом, для деталей большого диаметра
- Модуль
МАКС.: 3 mm
(0,12 in)МИН.: 1 mm
(0,04 in)- Диаметр детали
МАКС.: 300 mm
(12 in)МИН.: 50 mm
(2 in)- Скорость вращения
3 600 rpm
(22 619,467 rad.min-1)
Описание
Обзор
Обработка закалённых зубчатых венцов с наружным диаметром заготовки до 300 мм является основной областью применения Reishauer RS 300. Благодаря достигаемому качеству зачёса RS 300 также отвечает будущим требованиям с ещё более жёсткими допусками, где особенно важны высокая точность и минимальная шероховатость боковых поверхностей зубьев.
Ключевые характеристики
Рабочий диапазон
Диаметр детали при внутреннем skiving: 50 – 300 mm
Диаметр детали при внешнем skiving: 50 – 200 mm
Число зубьев: 5 – 520
Диапазон модуля: 1 – 3 mm
Длина детали: макс. 150 mm
Угол пересечения осей: макс. 35°
Частота вращения шпинделя инструмента: макс. 3 600 min⁻¹
Частота вращения шпинделя детали: макс. 3 600 min⁻¹
Ходы осей X, Y, Z: 400, 500, 350 mm
Электропитание: 400 V / 50 Hz; 460 V / 60 Hz
Температура окружающей среды: +15 до +45 °C
Масса: 14 000 kg
Аппаратные опции (фрагмент)
Технологические опции (фрагмент)
Управление
Технические характеристики
Обработка закалённых зубчатых венцов с наружным диаметром заготовки до 300 мм является основной областью применения Reishauer RS 300. Благодаря достигаемому качеству зачёса RS 300 также отвечает будущим требованиям с ещё более жёсткими допусками, где особенно важны высокая точность и минимальная шероховатость боковых поверхностей зубьев.
Ключевые характеристики
- новая разработка с высокопроизводительным процессом обработки
- экономичный метод для твёрдой доводки венцовых зубчатых колёс
- подходит для обработки деталей, таких как критичные при столкновении зубчатые колёса
- используется для компенсации даже больших искажений при закалке
- гибкое применение – также для наружных зубчатых колёс
- дополняет ассортимент Reishauer, позволяя выполнять твёрдую доводку всех зубчатых колёс в трансмиссии
- совместим с системой мониторинга процесса ARGUS
Рабочий диапазон
Диаметр детали при внутреннем skiving: 50 – 300 mm
Диаметр детали при внешнем skiving: 50 – 200 mm
Число зубьев: 5 – 520
Диапазон модуля: 1 – 3 mm
Длина детали: макс. 150 mm
Угол пересечения осей: макс. 35°
Частота вращения шпинделя инструмента: макс. 3 600 min⁻¹
Частота вращения шпинделя детали: макс. 3 600 min⁻¹
Ходы осей X, Y, Z: 400, 500, 350 mm
Электропитание: 400 V / 50 Hz; 460 V / 60 Hz
Температура окружающей среды: +15 до +45 °C
Масса: 14 000 kg
Аппаратные опции (фрагмент)
- Интерфейс для систем загрузки деталей
- Автоматический сменщик инструментов (интерфейс HSK-F 125)
Технологические опции (фрагмент)
- ARGUS Monitoring System
- Twist Control Skiving
- Reishauer ECO-Mode
Управление
- Siemens SINUMERIK ONE
- Программное обеспечение управления Reishauer RSControl
Технические характеристики
- Диаметр детали (внутренний): 50–300 mm
- Диаметр детали (внешний): 50–200 mm
- Число зубьев: 5–520
- Диапазон модуля: 1–3 mm
- Макс. длина детали: 150 mm
- Макс. угол пересечения осей: 35°
- Частота шпинделя инструмента: макс. 3 600 min⁻¹
- Частота шпинделя детали: макс. 3 600 min⁻¹
- Ходы осей (X, Y, Z): 400 / 500 / 350 mm
- Варианты питания: 400 V / 50 Hz или 460 V / 60 Hz
- Рабочая температура окружающей среды: +15 до +45 °C
- Масса станка: 14 000 kg
