Гидравлический фитинг X‑cross

с фланцемкрестовидныйISO

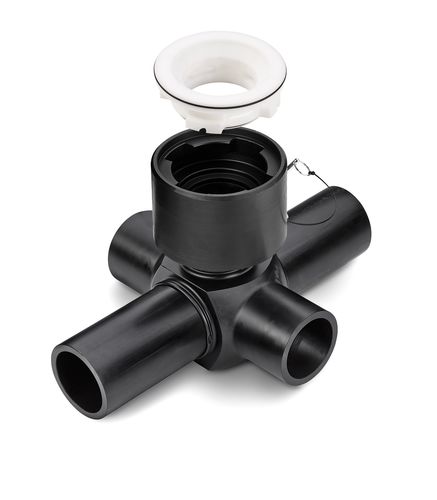

Для присоединения гидрантов на пересечении трубопроводов предлагается Х‑образная крестовина. В качестве присоединения гидранта можно выбрать фланцевое соединение, соединение BAIO® или соединением с гладким концом. В качестве альтернативы все варианты также предлагаются с соединительными муфтами REINOGRIP, позволяющими еще ускорить прокладку системы трубопроводов. Фасонные детали гидранта PE100 (T-образная крестовина, X-образная крестовина, распределитель домового ввода) Общее предварительное замечание Предлагаемые фасонные детали должны выполняться из материала согласно требованиям Ассоциации PE100+ и соответствовать размерам, допускам и требованиям к качеству DIN EN 12201. Требуется наличие свидетельства о производстве на основе системы обеспечения качества согласно DIN EN ISO 9001. Для всех фасонных деталей необходимо предоставить сертификат производителя согласно DIN EN 10204. Корпус фасонной детали должен изготовляться из однородной заготовки, чтобы обеспечить требуемое усиление и, соответственно, повысить прочность фасонной детали. Применение заготовок из намоточного стержня или других дополнительных усилителей не допускается. Гладкие концы должны быть длинными, чтобы можно было выполнить как стыковую сварку нагревательным элементом, так и электромуфтовую сварку. Фланцевые присоединения должны иметь равные номинальные диаметры в соответствии с DN 80 или DN 100 согласно DIN EN 1092-1 и усиленную внешнюю зону сварного шва, адаптированную к нагрузке гидранта; DN 80 -> наружный диаметр 110 мм, а также DN 100 -> наружный диаметр 135 мм.
