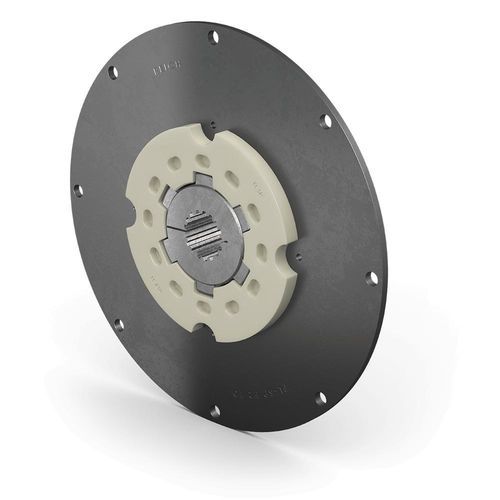

Муфта листовые заготовки FL-SP

жесткая на кручениекомпактнаяиз стали

Общее описание
Фланцевая муфта FL-SP разработана для гидростатических приводов насосов и служит для соединения двигателей внутреннего сгорания с гидравлическими насосами. Её торсионно жёсткая конструкция сдвигает критические резонансы выше рабочей частоты, что позволяет выполнять подкритическую эксплуатацию без прохождения через опасные амплитуды крутильных колебаний. FL-SP компактна, осево вставляемая и пригодна для установок с ограниченным монтажным пространством.

Конструкция
FL-SP состоит из зажимного ступичного узла и пластмассово‑стального композитного фланца, соединённых в виде осевой штекерной связи. Ступица обеспечивает беззазорное зажимное соединение на валу насоса. Фланец доступен в разных размерах SAE. REICH поставляет монтажные пластины для крепления гидравлических насосов к корпусам двигателей. Индивидуальные решения могут быть разработаны по принципу D2C (Designed to Customer).

Преимущества

• Торсионная жёсткость позволяет подкритическую эксплуатацию и предотвращает прохождение резонансов
• Высокая способность передачи крутящего момента для широкого спектра применений
• Компактная конструкция с осевой вставкой для ограниченных монтажных пространств
• Компенсация осевых, радиальных и угловых смещений снижает трудоёмкость сборки и повышает надёжность эксплуатации
• Беззазорное соединение вал‑ступица предотвращает износ вала насоса и обеспечивает более плавную работу
• Осевой штекер позволяет быстро устанавливать и сокращает время ремонта
• Несколько вариантов шлицевого соединения для привода насоса; возможна обработанная посадочная с шпоночным пазом
• Диапазон рабочих температур: от -20 °C до 100 °C
• Монтажные фланцы для насосов доступны для практически любых условий установки

Применения
Торсионно жёсткие фланцевые муфты для гидростатических приводов насосов, подходящие для соединения двигателей внутреннего сгорания с гидравлическими насосами в промышленных, мобильных и энергетических применениях, где требуются компактные, беззазорные и прочные соединения.

Технические характеристики

• Тип изделия: Торсионно жёсткая фланцевая муфта (для гидростатических приводов насосов)
• Модель / обозначение: FL-SP
• Конструкция: зажимной ступичный узел + пластмассово‑стальной композитный фланец (осевая штекерная связь)
• Фланец насоса: доступен в различных размерах SAE
• Температурный диапазон: -20 °C до 100 °C
• Диапазон крутящих моментов (примерные значения): 0 Nm до 1200 Nm
• Компенсация: осевые, радиальные и угловые смещения
• Соединение вала: беззазорная зажимная ступица; несколько вариантов шлицев или обработанная посадочная с шпоночным пазом возможны
• Эксплуатационные характеристики: компактная, осево вставляемая, не требующая обслуживания, длительный срок службы
