Спиральный зубчато-реечный привод PDP

выпрямленныйточныйлинейный

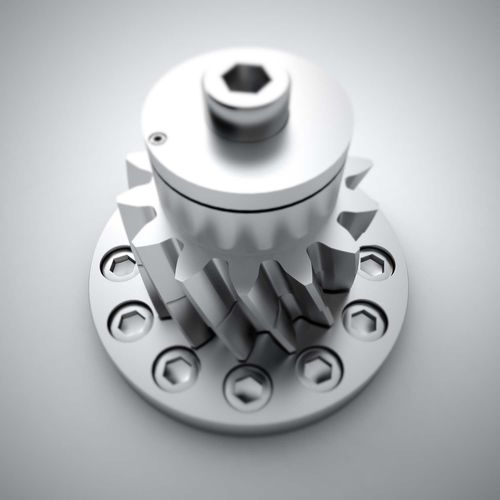

Двойные шестерни с предварительной нагрузкой, PDP, от WMH Herion разработаны для обеспечения экономически эффективного метода устранения люфта между стойкой и шестерней в высокоточных системах линейного перемещения. PDP состоит из двух шлифованных шестерен WMH, каждая шириной в ½ ширины стойки, соединенных вместе с помощью запатентованной системы предварительного натяжения муфты, которая устраняет люфт между стойкой и шестерней, обеспечивая конкурентоспособную альтернативу системам привода с шарико-винтовой передачей. Момент предварительного натяжения PDP легко регулируется, а сами устройства оснащены фланцем ISO 9409-1 для адаптации к редукторам скорости. PDP можно комбинировать с прецизионными редукторами для обеспечения системного люфта < 1 угловой минуты, что устраняет необходимость в двух редукторах с электрическим преднатягом (с 2 серводвигателями) в некоторых приложениях. Ключевые особенности PDP предлагается с прямыми (цилиндрическими) или косозубыми шестернями в стандартных модулях от 2 до 5 (более крупные модули - по запросу) и обеспечивает скорость вращения до 1200 об/мин. Крутящий момент варьируется от 55 до 1900 НМ в зависимости от размера и настройки крутящего момента предварительного натяжения. Redex может предложить комплексные решения, включая редукторы, PDP, стойки и автоматические системы смазки стоек.
