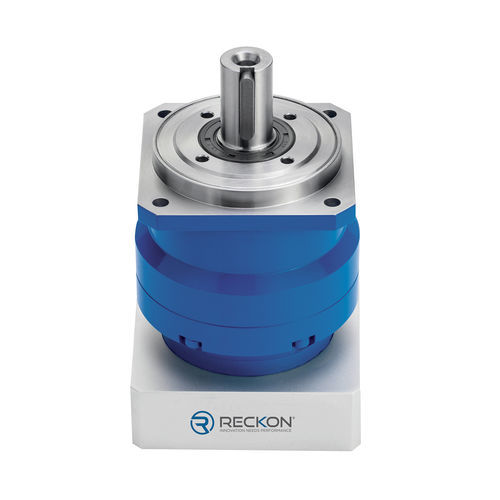

Планетарный редуктор BOOSTER-SQ-ST series
с винтовой зубчатой передачейкоаксиальный200-500 Nm

планетарный редуктор
планетарный редуктор
планетарный редуктор
планетарный редуктор
планетарный редуктор
планетарный редуктор
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
планетарный, с винтовой зубчатой передачей
Направление осей
коаксиальный
Крутящий момент
200-500 Nm, 100-200 Nm, 20-50 Nm, 50-100 Nm
Рабочая характеристика
сверхточный, высокоточный, с уменьшенным люфтом, высокоэффективный
Применение
вала
Другие характеристики
для фланца, для резки, для лазера
Скорость вращения

МАКС.: 7 500 rpm
(47 123,89 rad.min-1)

МИН.: 2 800 rpm
(17 592,92 rad.min-1)

Длина хода

МАКС.: 0,08 °

МИН.: 0,02 °

Описание

ИДЕАЛЬНО ПОДХОДИТ ДЛЯ ДИНАМИЧЕСКИХ ПРИМЕНЕНИЙ, ХАРАКТЕРИЗУЮЩИХСЯ ВЫСОКОЙ ТОЧНОСТЬЮ, ЧАСТЫМИ УСКОРЕНИЯМИ И БЫСТРЫМИ РЕВЕРСАМИ BOOSTER - это высокопроизводительный планетарный редуктор с низким зазором. Он был специально разработан для высокоточных печатных машин, где очень низкий уровень зазора является ключевым фактором, а также для машин лазерной резки, где требуется жесткость и высокая способность к ускорению. Мощность ускорения ++++ Быстрый реверс++++ Номинальная радиальная нагрузка+++ Номинальная осевая нагрузка+++ Жесткость++++ Точность+++++ Экономичность++++ Подходит для сервоприводов ДА Количество типоразмеров в линейке3 (от 60 до 180) Угловой люфт≤3 или ≤5 арк-мин Опция с малым зазором≤1 или ≤3 арк-мин Интерфейс (выходная сторона)Квадрат Выходной вал, со шпонкой или без нее Booster - это высокопроизводительный цилиндрический планетарный редуктор с низким люфтом. Для обеспечения жесткости и ускорения планетарный редуктор представляет собой сепаратор. Он моноблочен с выходным валом. Сепаратор центрируется во внутреннем планетарном кольце с помощью 2 высокоточных радиальных шарикоподшипников. Такая конструкция улучшает способность к ускорению и восприятие значительных колебаний крутящего момента. Планетарное кольцо является моноблочным с корпусом и выходным фланцем), что обеспечивает максимальную жесткость для приложений с быстрым реверсом. Мы рекомендуем эту линию для применения при коэффициенте применения Ka<1,85 (более подробная информация о коэффициентах применения приведена в информационном разделе). Для более высоких коэффициентов применения мы рекомендуем использовать вращающийся выходной фланец, как в линии Ultimate.

---
