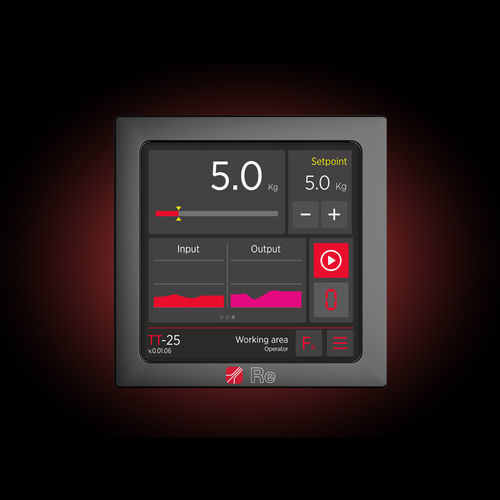

Контроллер напряжения для ленты TT-25

цифровой

Обзор
TT-25 — компактный контроллер для точного регулирования натяжения полотна в непрерывных процессах конвертинга, печати и упаковки. Обеспечивает стабильное натяжение при изменениях режима работы, что повышает качество продукции и уменьшает потери материалов и простои.

Управление и интерфейс
Используется современный PID‑алгоритм, обеспечивающий быструю реакцию и высокую точность при низких крутящих моментах и высоких скоростях. 4" цветной сенсорный экран обеспечивает удобную настройку, диагностику в реальном времени и мультиязычные меню для упрощения пуско‑наладки и эксплуатации.

Доступные версии

• TT-25 L — для размотчиков и перемотчиков с тензодатчиками или танцевальным роликом; опциональная компенсация диаметра рулона.
• TT-25 XL — для модульных пневматических тормозов и автоматических систем стыковки; динамическое управление моментом торможения при смене рулонов.
• TT-25 FPM — встроенный PWM‑выход для электромагнитных порошковых тормозов, без необходимости внешних силовых модулей.
• TT-25 MTR — для моторных размотчиков/перемотчиков и прижимных роликов; объединяет ссылку скорости линии, обратную связь от тензодатчика и измерение диаметра рулона.

Ключевые характеристики

• Современное PID‑управление для стабильной и точной регулировки натяжения.
• Цикл регулирования 1 ms для быстрой реакции в требовательных приложениях.
• Точная работа при низких моментах и при резких ускорениях/замедлениях.
• 4" цветной сенсорный экран для настройки, мониторинга и диагностики.
• Специальные аппаратные/программные варианты для тормозов, двигателей и систем стыковки.
• Опциональные интерфейсы PROFINET и EtherCAT для интеграции с ПЛК (TT-25 XL, TT-25 MTR).

Интеграция и I/O
Несколько аналоговых и настраиваемых входов, оптоизолированные цифровые входы и настраиваемые аналоговые выходы обеспечивают прямое подключение тензодатчиков, танцевальных роликов, тормозов, двигателей и внешних датчиков. Некоторые версии оснащены PWM для электромагнитных тормозов и опциональными FieldBus‑модулями для PROFINET или EtherCAT.

Применения
Применяется на линиях конвертинга, печати, упаковки и других непрерывных веб‑процессах, где точное регулирование натяжения снижает потери, повышает производительность и улучшает качество конечного продукта.

Технические характеристики

• Версии: TT-25 L, TT-25 XL, TT-25 FPM, TT-25 MTR.
• Питание: 24–36 Vdc (все версии).
• Цикл регулирования: 1 ms.
• Аналоговый вход для тензодатчиков: 0÷80 mV или 0÷50 mA.
• Аналоговые входы 0÷10 Vdc: 3 входа.
• Настраиваемый аналоговый вход 0÷10 Vdc / 4÷20 mA: 1 вход.
• Оптоизолированные цифровые входы 24 Vdc: 6 (статус/управление).
• Настраиваемые аналоговые выходы: 1 для PID‑регулирования.
• Аналоговый выход 0÷10 Vdc: 1 вспомогательный.
• Токовые аналоговые выходы: до 2 для электромагнитных тормозов (TT-25 XL, TT-25 FPM по версии).
• Цифровые релейные выходы 24 Vdc / 24 Vac: 2 для сигнализации; дополнительные выходы зависят от версии.
• FieldBus: PROFINET или EtherCAT опционально (TT-25 XL, TT-25 MTR).
• Рабочая температура: 0 ÷ 50 °C.
• Степень защиты: IP20.
• Габариты: 105 x 105 x 50 mm.
