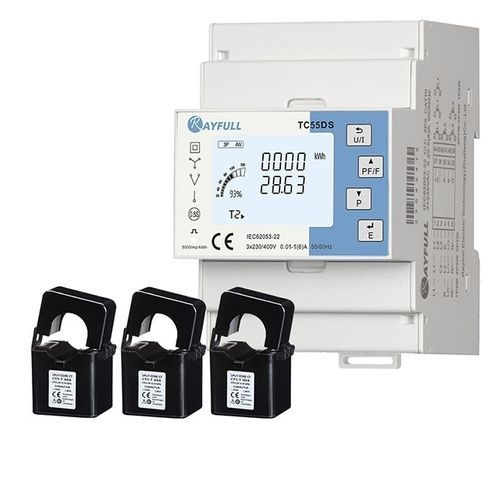

TC55DS - это трехфазный многофункциональный измеритель энергии с внешним подключением CT для измерения и анализа наиболее важных электрических параметров, включая напряжение, ток, четырехквадрантные параметры мощности, коэффициент мощности, суммарные гармоники и т.д. Кроме того, он может считывать различные энергетические параметры, включая двунаправленную активную и реактивную энергию, четырехквадрантную энергию, ежемесячную и ежедневную статистику потребления энергии и так далее. Приборы этой серии позволяют измерять и анализировать параметры мощности в различных сетях, таких как 1P2W, 3P3W и 3P4W.
Серия TC55DS имеет интерфейс связи RS485 с максимальной скоростью передачи данных 38400bps, поддерживающий протокол Modbus или DLT645 для дистанционного считывания данных.
В то же время ЖК-дисплей с большим экраном и сенсорные кнопки помогают пользователям просматривать и настраивать различные параметры измерения на месте.
Функция защиты паролем значительно повышает безопасность данных.
вход трансформатора тока/катушки Роговского 1A/5A или мВ/мА
Измерения: V, A, W, Var, kWh, kVarh, PF, THD...
Двойные источники: Постоянный источник питания и запасной источник питания
Двунаправленное измерение энергии и мощности
Коррекция обратного подключения ТТ
Импульсный выход
Связь: RS485 Modbus RTU/DLT645-2007
Сети: 1P2W/2P3W/3P3W/3P4W
CE/ROHS одобренный
Спецификации связи
- Интерфейс и протокол: 2-проводной RS485; Modbus RTU (по умолчанию), DL/T645-2007 (опционально)
- Скорость передачи данных: 1200, 2400, 4800, 9600 (по умолчанию), 19200, 38400 бит/с
- Четность : Нет (по умолчанию), Четный, Нечетный
- Стоп-бит: 1 (по умолчанию), 2
- Время отклика : <100 мс
- Тип шины : Полудуплексная
- Расстояние : Макс. 1000m
- Нагрузка на шину : Макс. 64 шт
Технические характеристики окружающей среды
- Температура эксплуатации: -25 ~ +55℃
- Температура хранения: -40 ~ +80℃
---
