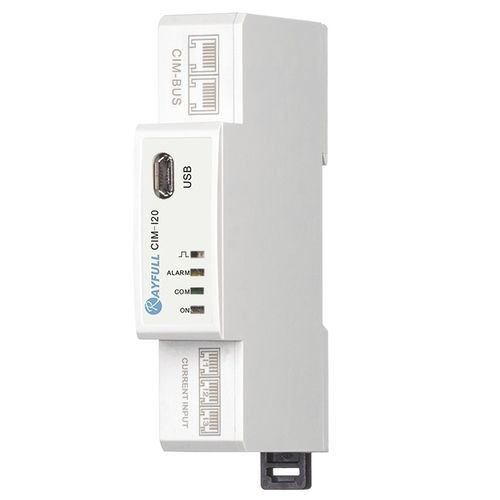

CIM-I20, являясь токовым модулем решения CIM компании Rayfull, измеряет наиболее важные параметры, включая ток, напряжение, мощность и т.д.
Кроме того, он также может измерять двунаправленные параметры энергии, такие как импорт и экспорт активной энергии, импорт и экспорт реактивной энергии.
Более того, он также может считывать THD и iHD тока, а также потребляемую мощность и макс. Мощность спроса на ток.
CIM-20, по сравнению с CIM-I10, имеет настройку сигнализации по перегрузке по току, которая может быть использована в системе безопасности.
Связь RS485 Modbus RTU помогает пользователям читать и контролировать удаленно.
Измерения: Напряжение/Ток/Мощность/Коэффициент мощности/Частота...;
Двунаправленная энергия: импорт/экспорт активной энергии, импорт/экспорт реактивной энергии;
Ток THD и iHD (2~63);
Текущий спрос/Общий спрос на активную мощность/Общий спрос на реактивную мощность/Общий спрос на кажущуюся мощность;
Макс. Потребление тока/Общая активная мощность/Общая реактивная мощность/Внешняя мощность;
Сигнализация перегрузки по току;
Связь RS485 Modbus
1*CIM-I20=1*3P4W счетчик / 3*1P2W счетчик
Электрические характеристики
- Вход CT: 100 мВ
- Частота : 45~65 Гц
- Перегрузочная способность: 2x Номинальное напряжение в течение 1 с
- Класс IP: ЖК-дисплей: IP51 (крытый);
- Весь метр: IP30
- Установка: TH35-7.5 DIN Rail
- Класс воспламеняемости: UL 94 V-0
- Категория использования: UC2
Коммуникационные характеристики
- Интерфейс и протокол: 2-проводной RS485; Modbus RTU
- Скорость передачи данных: 1200, 2400, 4800, 9600 (по умолчанию), 19200, 38400 бит/с
- Четность: нет (по умолчанию), четный, нечетный
- Стоп-бит : 1 (по умолчанию), 2
- Время отклика: <100 мс
Технические характеристики окружающей среды
- Температура эксплуатации: -25 ~ +55℃
- Температура хранения: -40 ~ +80℃
- Влажность: <90%, без конденсации
- Степень загрязнения: 2
---
