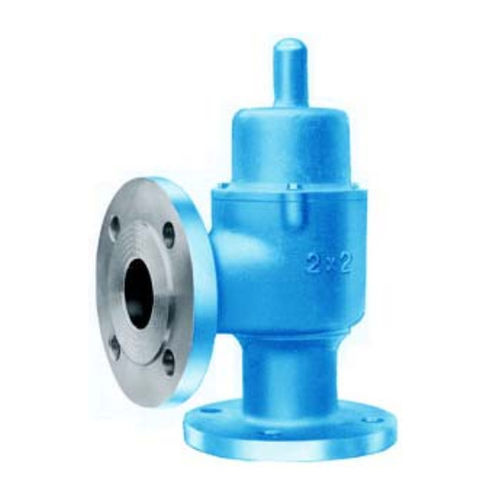

Мембранный клапан контроля давления MOD. 121 series

с фланцем

Эти клапаны предназначены для защиты резервуаров от избыточного давления и при необходимости сбора паров в выпускной трубопровод. Когда давление в резервуаре превышает настройку клапана, поддон поднимается, позволяя парам выходить наружу. Герметичность обеспечивается эластомерными кольцевыми уплотнениями (NBR, FPM/FKM, FFKM) для минимизации утечек. Эти клапаны используются при значениях настройки более 800 мбар; поддон подпружинен. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СМЕННОЕ СЕДЛО ПРОТИВОЗАМЕРЗАЮЩИЙ ПОДДОН Капельница вокруг поддона позволяет избежать скопления конденсата вокруг седла. НАПРАВЛЯЮЩИЕ ПОДДОНА, РАСПОЛОЖЕННЫЕ НАД СИДЕНЬЕМ Такое расположение обеспечивает отсутствие заклинивания направляющих поддона, не подверженных воздействию загрязняющих жидкостей, так как отсутствует необходимость в тесном сопряжении поддона и направляющих. УСТАНОВКА Возможна любая настройка с учетом нагрузки от собственного веса поддона в диапазоне от + 20 мбар до + 400 мбар (по запросу более высокие настройки) МАТЕРИАЛЫ КОРПУС Литой алюминий WCB, CF8 (304), CF8M (316). СИДЕНЬЯ И ПОДДОНЫ AISI 304, AISI 316 СЕТКА ДЛЯ ПТИЦ И НАПРАВЛЯЮЩИЕ нержавеющая сталь 18/8 ДИАПРАГМЫ FEP, P.T.F.E., NBR, FPM/FKM и т.д.
