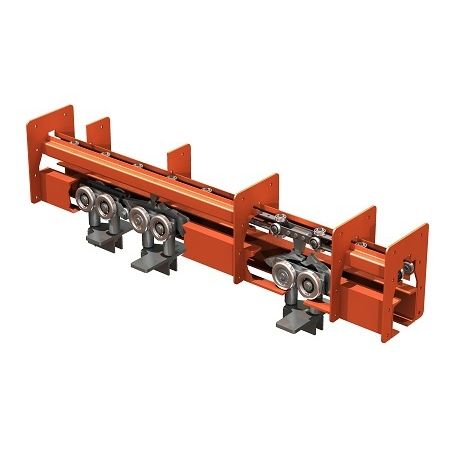

Конвейер с двойной направляющей T5

горизонтальныйвертикальныйс электродвигателем

Конвейеры T5 Power & Free основаны на двухрельсовой системе. Верхний рельс используется для силовой цепи, а нижнийдля тележек-носителей. Толкатели с одинаковым шагом устанавливаются в силовую цепь и используются для протягивания тележек по системе. Подвижные кулачки тележки защелкиваются на толкателях, образуя взаимосвязанное соединение. Остановочные станции (стандартные, ATEX или высокотемпературные для полимеризационных печей) контролируются основной системой управления конвейером. Они используются для отключения звена между силовой цепью и тележками. Когда остановочная станция закрывается, тележка останавливается, а силовая цепь продолжает движение. Толкатель и конструкция тележки позволяют нескольким перевозчикам буферизоваться за остановочной станцией. Переключатели устанавливаются в местах, где перевозчики могут изменить направления. Пневматические цилиндры с датчиками положения используются для приведения в действие переключателей. В зависимости от положения в компоновке переключатели могут быть самопереключающимися. Переключатели контролируются главной щитом управления конвейера. В зависимости от типа конвейера Power & Free и его использования, будет выбран приводной механизм. Это может быть гусеничный или винтовой привод. В целях безопасности все приводы оснащены ограничителем крутящего момента, который отключает движущую силу между мотор-редуктором и приводом.
