Управление ЧПУ для производственного станка Lego

для станка для обрезки профилей с ЧПУ6 осей8 осей

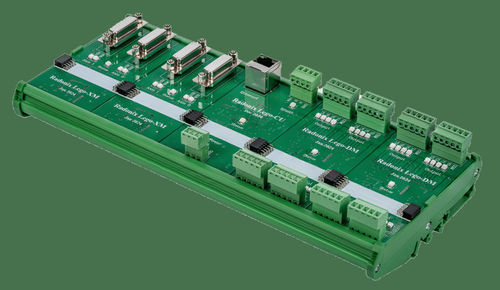

Radonix Lego — это полностью модульная система управления ЧПУ, состоящая из управляющего блока (Lego-CU), модулей с 2 осями (Lego-XM) и настраиваемых цифровых модулей ввода/вывода (Lego-DM). Мгновенно добавляйте или удаляйте оси и I/O в соответствии с вашими точными потребностями — никогда не платите за неиспользуемую мощность. Модули и ключевые особенности: - 1. Модули осей (Lego-XM): На модуль: 2 независимые оси движения, Максимум: 8 модулей, Светодиодные индикаторы: “Статус” + “Шаг/Направление” на ось, Установка: Сдвиг на DIN-рейку, автоматическая адресация через заднюю панель. - 2. Управляющий блок (Lego-CU): Роль: Координирует все модули и обеспечивает Ethernet/TCP-IP соединение с ПК, Питание и шина: питание 18–30 В, шина на DIN-рейке для данных и обнаружения горячей замены. - 3. Цифровые модули ввода/вывода (Lego-DM): Стандартная конфигурация: 8 оптоизолированных входов (X0…X7) + 8 переключаемых выходов (Y0…Y7), Максимум: 8 модулей, Гибкое назначение: настраиваемое прошивкой сопоставление I/O, выбор активного высокого/низкого уровня, подавление дребезга (1–50 мс), Защита: ограничение тока короткого замыкания с автоматическим сбросом, Светодиоды: индикаторы состояния на канал + общий светодиод состояния. Конфигурации настройки: - Настройка: 1 XM + 1 DM, Оси: 2 оси, I/O: 8 входов / 8 выходов, Пример использования: 3-осевой маршрутизатор + базовые датчики - Настройка: 2 XM + 2 DM, Оси: 4 оси, I/O: 16 входов / 16 выходов, Пример использования: компактная линия pick-and-place - Настройка: 4 XM + 4 DM, Оси: 8 осей, I/O: 32 входа / 32 выхода, Пример использования: средний центр обработки - Настройка: 8 XM + 8 DM (макс.), Оси: 16 осей, I/O: 64 входа / 64 выхода, Пример использования: полностью автоматизированная производственная линия Характеристики / Технические спецификации: - Модульная система управления ЧПУ - Управляющий блок (Lego-CU) - Модули с 2 осями (Lego-XM) - Настраиваемые цифровые модули ввода/вывода (Lego-DM) - Ethernet/TCP-IP соединение с ПК - Питание 18–30 В
